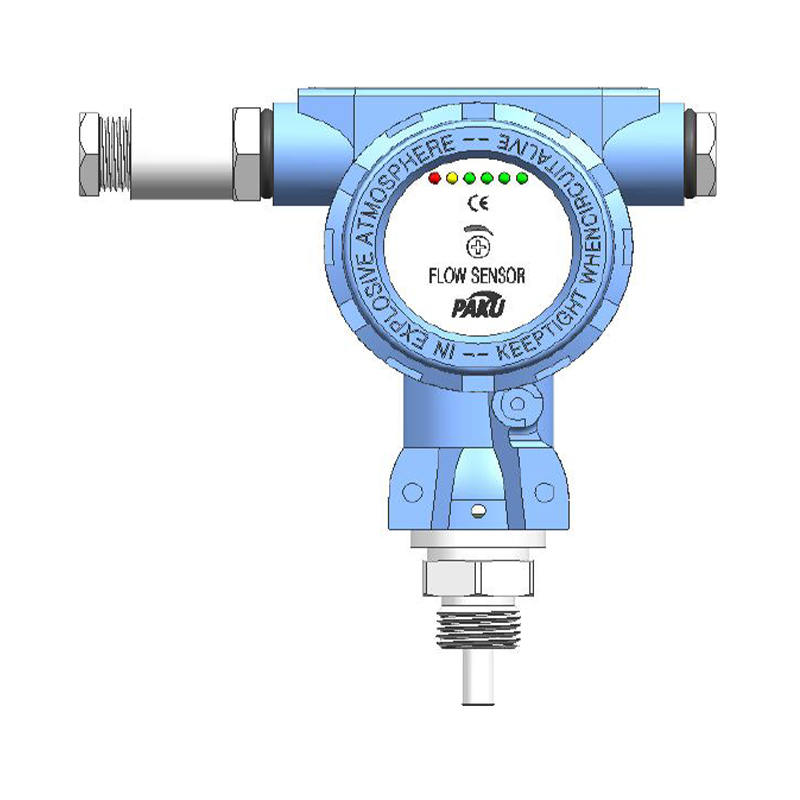

Obtenga cuponesInterruptor electrónico de flujo a prueba de explosiones - SN11B
Introducción del producto
Principio de funcionamiento y características. Basado en el principio térmico, la sonda sellada contiene dos resistencias: una, que no se calienta y actúa como resistencia de detección, y otra, que tampoco se calienta y sirve como resistencia de referencia. Cuando el fluido fluye, la resistencia de calentamiento disipa calor, lo que modifica su valor. La diferencia entre ambas resistencias permite determinar el caudal. No tiene partes móviles, no requiere mantenimiento, su instalación es sencilla, un solo modelo se adapta a diversos diámetros de tubería, la configuración es continuamente ajustable, la pérdida de presión es mínima, su diseño es compacto, muestra la tendencia del caudal y el estado de funcionamiento mediante LED.
Aplicaciones del producto
Adecuado para sistemas neumáticos e hidráulicos. Sirve como alarma de bajo caudal, para la detección de interrupción del flujo de agua de circulación, refrigerante o aceite lubricante, y para la protección contra el funcionamiento en vacío de la bomba.
Aplicación del producto
Diagrama de cableado
Especificaciones técnicas
Figura de dimensiones
Función y configuración de LDE (tipo de encendido/apagado)
Instrucciones de instalación
Tabla de selección
Alarma de bajo caudal de propósito doble neumático e hidráulico, se puede utilizar para sistemas neumáticos e hidráulicos, se puede utilizar para la circulación de agua, detección de corte de fluido de corte y aceite lubricante y protección de ralentí de la bomba.
Rango de ajuste: 1...150 cm/s (agua)
3...300 cm/s (aceite)
20...2000 cm/s (aire)
Salida de señal: PNP, NPN, relé normalmente abierto + normalmente cerrado (SPDT)
Fuente de alimentación: 24 V ± 20 % CC
Corriente de encendido: máximo 400 mA (tipo PNP o NPN)
Corriente sin carga: Máx. 80 mA
Indicador de flujo: fila de LED (6)
modo de ajuste: ajuste del potenciómetro
Rango de voltaje: 100 bar
Gradiente de temperatura: ≤4°C/S
Tiempo de respuesta: 1-13 s, típico 2 s
tiempo de inicialización: aproximadamente 8 s
Protección eléctrica: inversión de fase, cortocircuito, protección contra sobrecarga.
Nivel de protección: IP67
temperatura media: -20-80°C
Temperatura ambiente: -20-80°C
Temperatura de almacenamiento: -20-100°C
Modo de cableado: conector M12/opcional con cable de 2 metros directamente
Material: Sonda: acero inoxidable
carcasa: aluminio fundido
Clasificación anti-riesgo: EX d ll CT4
Para instalación vertical, debe instalarse en la sección de tubería que fluye de abajo hacia arriba.
Para instalación horizontal, la sonda debe mantenerse alejada del aire y los sedimentos.
| SN11B- | G2H | A | 3 | 1 | X | D | 30 | especificación | |||
| SN11B- | Sensor de flujo electrónico a prueba de explosiones serie SN11B | ||||||||||
| M1K | Rosca de interfaz M18*1,5 rosca interna Con los accesorios de instalación, es |
||||||||||
| G2H | Rosca de interfaz rosca hembra G1/2 | ||||||||||
| G4H | Rosca de interfaz rosca macho G1/4 | ||||||||||
| K5 | Conexión de mandril (diámetro exterior 50,5 mm) | ||||||||||
| Roscas personalizadas, como NPT1/2, tipo N12 | |||||||||||
| A | Fuente de alimentación CC DC24V ±20% | ||||||||||
| 1 | Salida PNP | ||||||||||
| 2 | Salida NPN | ||||||||||
| 3 | salida de relé | ||||||||||
| 1 | Salida normalmente abierta + normalmente cerrada | ||||||||||
| X | Material de la sonda: acero inoxidable 304 | ||||||||||
| XL | Material de la sonda: acero inoxidable 316L | ||||||||||
| D | conector de amphenol | ||||||||||
| 30 | Unidad de longitud de la varilla de la sonda mm (incluida la rosca) | ||||||||||
| L | Unidad de longitud de varilla de sonda personalizada mm (incluida la rosca) |
||||||||||
| * Seleccione el modo de instalación de rosca interna M18*1.5, preste atención a la selección de accesorios de instalación * Rosca personalizable, H para rosca externa, K para rosca interna * Para la selección de accesorios eléctricos y accesorios de instalación, consulte la página del apéndice en la página - * La tabla de selección solo está disponible para la selección de parámetros y se entrega el código correspondiente. |
|||||||||||
