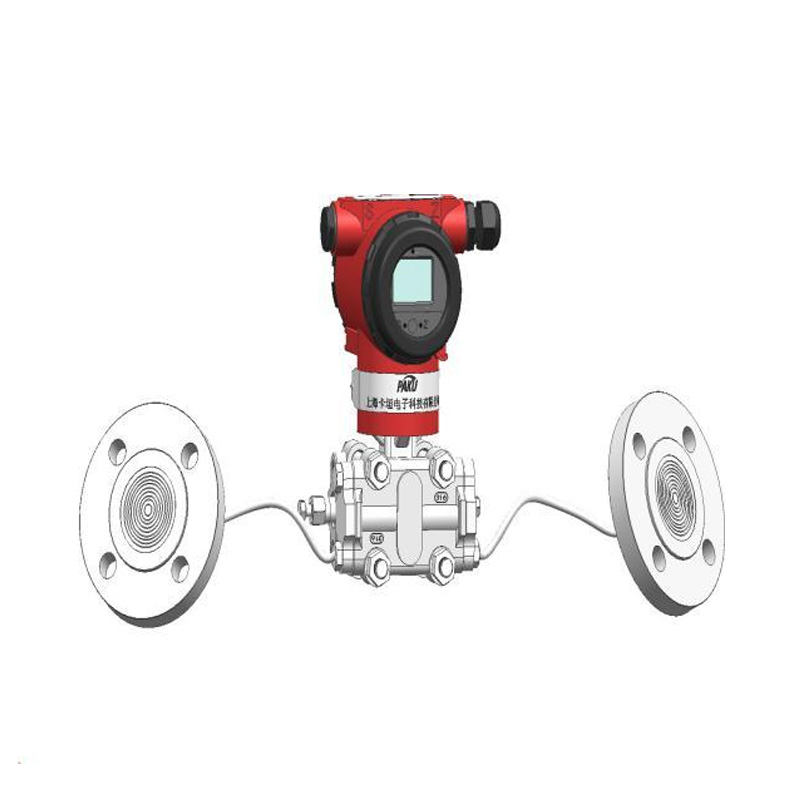

Product 3D Image Get couponsPressure Level Transmitter-PN52D
Product introduction
When PN52D series pressure (level) transmitter works with capacitive pressure core, the isolation diaphragm and filling fluid at the high and low pressure sides will transfer the process pressure to the filling fluid, and then the filling fluid will transfer the pressure to the sensing diaphragm at the center of the sensor. The sensing diaphragm is a tensified elastic element whose displacement varies with the pressure applied (for a gauge transducer, atmospheric pressure is applied as on the low pressure side of the sensing diaphragm). The adiabatic pressure transmitter maintains a reference pressure at all times on the low pressure side. The maximum displacement of the sensing diaphragm is 0.1 mm, and the displacement is proportional to the pressure. The capacitive plates on both sides detect the position of the sensing diaphragm. The capacitance difference between the sensing diaphragm and the capacitor plate is converted to the corresponding current or digital HART output signal.
Technical Specification
Main Feature
Application
Range Of Code
Dimens Ion Figure
Selection Table
- Measuring range: 0... 5000 kpa can be customized
- Display unit: LCD LCD screen
- Power supply voltage: 12... 36VDC
- Output signal: 4... 20mA,HART
- Measuring accuracy: 0.5,0.2% F.S.
- Repeatability: ≤0.1% full scale
- Measuring hysteresis: ≤ ±0.01% full scale
- Stability: < 0.01%/ year
- medium temperature: -30.. 300 ℃
- Ambient temperature: -30... 85 ℃
- Electrical connection: Fastener, M20*1.5, NPT1/2
- Protection grade: IP65
- Explosion-proof mark: flameproof type EXDIICT6,
- intrinsically safe EXIA IICT6
- Stainless steel and Hastelloy Cr process isolation diaphragm
- Single isolation diaphragm design
- stable performance, high precision, high temperature resistance
- A variety of optional filling liquid, can meet the requirements of different occasions
- Range, zero external continuous adjustable
- Adjustable damping and high pressure resistance
Mainly used for liquid and gas measurement such as: food, chemical, paper, medicine and other hygienic cleaning requirements of high temperature requirements, high viscosity medium and corrosion resistance needs occasions.
| code | range | code | range | code | range | ||||||||
| GP1 | -100...0kPa | GP7 | 0...500kPa | GL5 | 0...5m | ||||||||
| GP2 | -100...100kPa | GP8 | 0...2500kPa | GL6 | 0...6m | ||||||||
| GP3 | -100...500kPa | GP9 | 0...5000kPa | GL10 | 0...10m | ||||||||
| GP4 | 0...35kPa | GL1 | 0...1m | GL15 | 0...15m | ||||||||
| GP5 | 0...100kPa | GL2 | 0...2m | GL20 | 0...20m | ||||||||
| GP6 | 0...250kPa | GL3 | 0...3m | GL25 | 0...25m | ||||||||
| note：1bar=0.1MPa=100KPa=1.0197kg/cm² | |||||||||||||
| PN52D | GP1 | 4 | D | M | L3 | H3 | A | A | specification | ||||
| PN52D- | PN52D series pressure (liquid level) transmitter |
||||||||||||
| GP | Optional range (see range table) | ||||||||||||
| GM01 | Range: 0-1.0 MPa | ||||||||||||
| GM1.6 | Range: 0-1.6 MPa | ||||||||||||
| GM2.5 | Range: 0-2.5 MPa | ||||||||||||
| GM4.0 | Range: 0-4.0 MPa | ||||||||||||
| GM10 | Range: 0 to 10 mpa | ||||||||||||
| GL | Liquid level range (see range table) | ||||||||||||
| 4 | Output 4... 20mA | ||||||||||||
| H | Output 4... 20mA+HART | ||||||||||||
| D2 | DN25 flange installation | ||||||||||||
| D5 | DN50 flange installation | ||||||||||||
| D8 | DN80 flange installation | ||||||||||||
| K5 | Clamp type (50.5mm outside diameter) | ||||||||||||
| G | Self- Clinching Fasteners | ||||||||||||
| M2 | Electrical interface M20*1.5 inner teeth | ||||||||||||
| N2 | Electrical interface NPT1/2 inner teeth | ||||||||||||
| L3 | Capillary Length L (m) Low Voltage End -- Standard 3 m |
||||||||||||
| LA5 | Inserting barrel length 50 (mm) - optional | ||||||||||||
| H3 | Capillary Length H (m) High Pressure End -- Standard 3 m |
||||||||||||
| HA5 | Inserting barrel length 50 (mm) - optional | ||||||||||||
| HA... | Inserting barrel length (mm) - optional | ||||||||||||
| A | Liquid stainless steel diaphragm 316L | ||||||||||||
| B | Liquid polytetrafluoroethylene PTFE coating | ||||||||||||
| C | Hastelloy alloy C coating | ||||||||||||
| A | standard form | ||||||||||||
| B | flame-proof type | ||||||||||||
| C | intrinsic safety type | ||||||||||||
| Optional accessories | A | A1: LCD display header A1: No display header | |||||||||||
| B | B1 tube mounting bending support: B2 plate | ||||||||||||
| B | B3: Flat support for pipe mounting | ||||||||||||
| C | 1/4NPT | ||||||||||||
| C | T-thread joint M20x1.5 | ||||||||||||
| C | Weld 14 pressure tubes at the back of 1/2NPT | ||||||||||||
| * The type selection table is only for technical selection, and the corresponding type of the factory model is reflected by the code. | |||||||||||||
