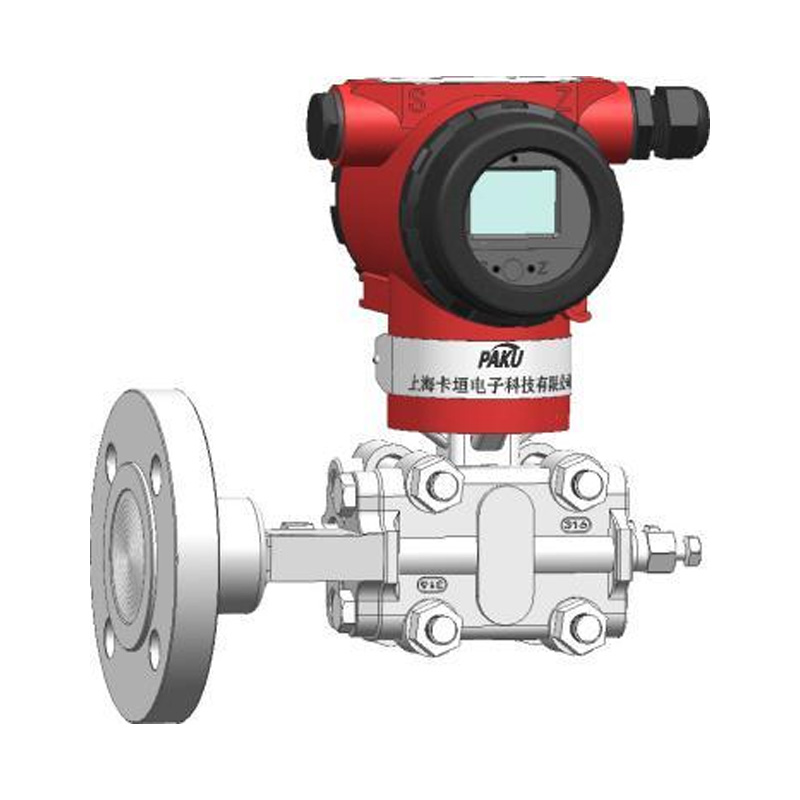

Obtenga cuponesTransmisor de presión (nivel de líquido) PN52B
Introducción del producto
Los transmisores de presión (nivel) de la serie PN52B utilizan un núcleo de presión capacitivo. Los lados de alta y baja presión del diafragma de aislamiento y el fluido de llenado transfieren la presión del proceso al fluido de llenado, y luego el fluido de llenado transfiere la presión al diafragma del sensor en el centro del sensor. El diafragma sensor es un elemento elástico tensado cuyo desplazamiento varía con la presión aplicada (en un transductor de presión, se aplica presión atmosférica en el lado de baja presión del diafragma sensor). El transmisor de presión adiabática mantiene una presión de referencia en todo momento en el lado de baja presión. El desplazamiento máximo del diafragma sensor es de 0,1 mm y es proporcional a la presión. Las placas capacitivas en ambos lados detectan la posición del diafragma sensor. La diferencia de capacitancia entre el diafragma sensor y la placa del condensador se convierte en la señal de salida HART de corriente o digital correspondiente.
Especificación técnica
Características principales
Solicitud
Rango de código
Figura de dimensión
Tabla de selección
- Rango de medición: 0... 5000 kpa personalizable
- Unidad de visualización: Pantalla LCD
- Tensión de alimentación: 12... 36 VCC
- Señal de salida: 4... 20 mA, HART
- Precisión de medición: 0,5, 0,2 % FS
- Repetibilidad: ≤ 0,1 % de escala completa
- Histéresis de medición: ≤ ± 0,01 % de escala completa
- Estabilidad: < 0,01 %/año
- Temperatura del medio: -30... 300 ℃
- Temperatura ambiente: -30... 85 ℃
- Conexión eléctrica: Fijación, M20*1,5, NPT1/2
- Grado de protección: IP65
- Marca a prueba de explosiones: tipo a prueba de llamas EXDIICT6,
- intrínsecamente seguro EXIA IICT6
- Diafragma de aislamiento de proceso de acero inoxidable y Hastelloy Cr
- Diseño de diafragma de aislamiento único
: rendimiento estable, alta precisión, resistencia a altas temperaturas
- Una variedad de fluido de llenado opcional puede cumplir con los requisitos de diferentes ocasiones
- Rango, cero externo continuo ajustable
- Amortiguación ajustable y resistencia a alta presión
Se utiliza principalmente para la medición de líquidos y gases como: alimentos, productos químicos, papel, medicamentos y otros requisitos de limpieza higiénica de alta temperatura, medios de alta viscosidad y ocasiones en las que se necesitan resistencia a la corrosión.
| código | rango | código | rango | código | rango | ||||||||||
| GP1 | -100...0 kPa | GP7 | 0...500 kPa | GL5 | 0...5 m | ||||||||||
| GP2 | -100...100 kPa | GP8 | 0...2500 kPa | GL6 | 0...6 m | ||||||||||
| GP3 | -100...500 kPa | GP9 | 0...5000 kPa | GL10 | 0...10 m | ||||||||||
| GP4 | 0...35 kPa | GL1 | 0...1 m | GL15 | 0...15 m | ||||||||||
| GP5 | 0...100 kPa | GL2 | 0...2 m | GL20 | 0...20 m | ||||||||||
| GP6 | 0...250 kPa | GL3 | 0...3 m | GL25 | 0...25 m | ||||||||||
| Nota: 1 bar = 0,1 MPa = 100 kpa = 1,0197 kg/cm² | |||||||||||||||
| PN52B- | GP1 | 4 | D2 | M2 | L30 | A | A | especificación | ||||||
| PN52B- | Transmisor de presión (nivel de líquido) serie PN52B | |||||||||||||
| GP | Rango opcional (ver tabla de rangos) | |||||||||||||
| GM01 | Rango: 0-1,0 MPa | |||||||||||||
| GM1.6 | Rango: 0-1,6 MPa | |||||||||||||
| GM2.5 | Rango: 0-2,5 MPa | |||||||||||||
| GM4.0 | Rango: 0-4,0 MPa | |||||||||||||
| GM10 | Rango: 0 a 10 mpa | |||||||||||||
| GL | Rango de nivel de líquido (ver tabla de rangos) | |||||||||||||
| 4 | Salida 4...20 mA | |||||||||||||
| H | Salida 4...20 mA + HART | |||||||||||||
| D2 | Instalación de brida DN25 | |||||||||||||
| D5 | Instalación de brida DN50 | |||||||||||||
| D8 | Instalación de brida DN80 | |||||||||||||
| K5 | Tipo de abrazadera (diámetro exterior de 50,5 mm) | |||||||||||||
| G | Sujetadores autoblocantes | |||||||||||||
| M2 | Interfaz eléctrica M20*1,5 dientes internos | |||||||||||||
| N2 | Interfaz eléctrica NPT1/2 dientes internos | |||||||||||||
| LA50 | Inserción de longitud de cañón 50 (mm) - opcional | |||||||||||||
| A | Diafragma de acero inoxidable líquido 316L | |||||||||||||
| B | Politetrafluoroetileno líquido PTFE | |||||||||||||
| C | Recubrimiento de aleación C de Hastelloy | |||||||||||||
| D | Metal monel | |||||||||||||
| A | Formulario estándar | |||||||||||||
| B | tipo a prueba de llamas | |||||||||||||
| C | tipo de seguridad intrínseca | |||||||||||||
| A1 | Encabezado de la pantalla LCD | |||||||||||||
| B1 | Sin encabezado de visualización | |||||||||||||
| * La tabla de selección de tipo es solo para selección técnica y el tipo correspondiente del modelo de fábrica se refleja en el código. | ||||||||||||||
