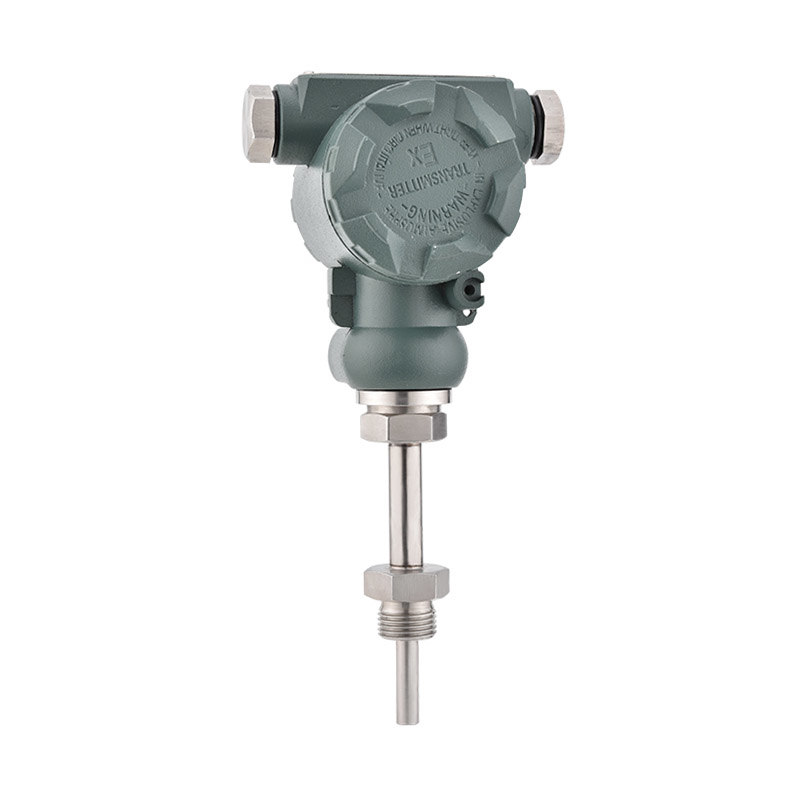

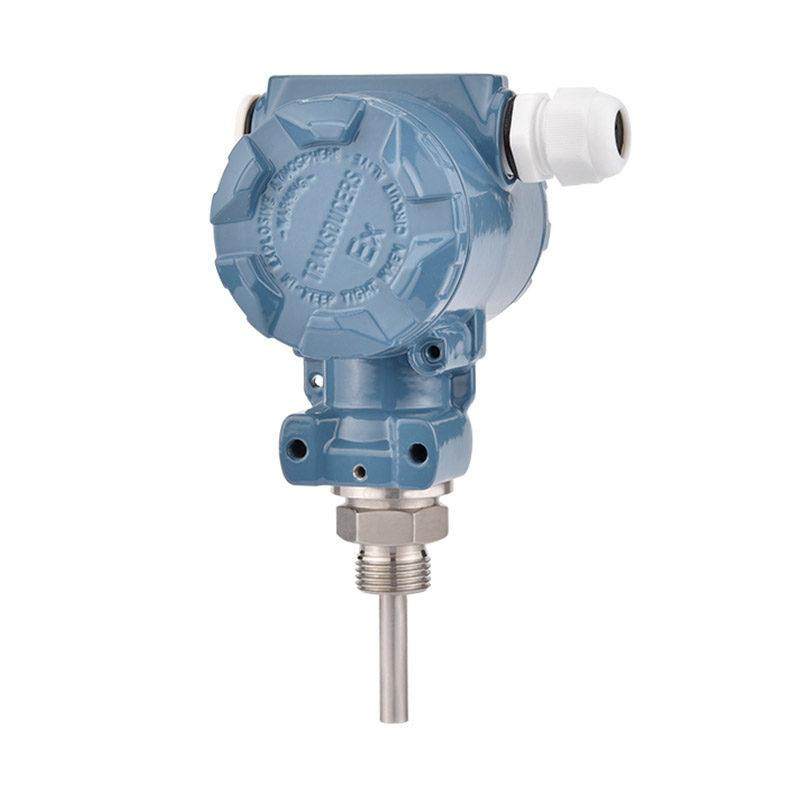

Transmisor de temperatura de uso general a prueba de explosiones - T550

Introducción del producto

El T550 es un transmisor de temperatura con un amplio rango de medición. Utiliza termopares o sensores de resistencia PT100 para la medición de la temperatura. La señal es procesada internamente y convertida en una salida eléctrica estándar para aplicaciones industriales. Su carcasa metálica le permite funcionar en diversos entornos industriales. Incluye salida HART opcional. El usuario puede optar por añadir una pantalla digital LED o LCD según sus necesidades.

Aplicaciones del producto Parámetros técnicos Diagrama de cableado Dibujo dimensional Tabla de selección

Agua circulante / agua de refrigeración
Industria del acero
Industria del petróleo y el gas
Fabricación de maquinaria
Tratamiento de agua
Industria del vidrio
Producto de uso general
Rango de medición de -200...1800 ℃, definido por el usuario
Salida de 4...20 mA / salida PT100
Protocolo HART opcional
Múltiples conexiones de proceso disponibles
Pantalla LED / LCD de 4 dígitos opcional
Carcasa totalmente metálica

Parámetros técnicos:
Alimentación: 12...30 Vdc
Rango de medición: -200...1800 ℃ (rango definido por el usuario)
Señal de entrada: Termopar: B, R, S, N, K, E, J, T
       RTD: PT100
Señal de salida: 4-20 mA, 4-20 mA + HART
Precisión: 0,2 % FS, 0,5 % FS
Resolución: 0,1 K
Pantalla: LCD de 4 dígitos
Tiempo de respuesta: t50, 2,3 s t90, 5,4 s
Resistencia de carga analógica: 500 Ω
Protección eléctrica: Polaridad inversa, protección contra sobrecarga
Temperatura ambiente: -25...70 ℃
Grado de protección: IP67
Material de la carcasa: Piezas húmedas: Acero inoxidable
Conexión eléctrica: Cableado de terminales

T550- F... T L G4H D1 /100 T

Detalles

T550-

Transmisor de temperatura de uso general serie T550



Sin pantalla



Pantalla local

    F. ..

Rango personalizado: -200...1800℃

      P

Salida de resistencia PT100

      P1

Salida de resistencia PT100 blindada



Salida analógica de 4-20 mA

      B

Termopar: PtRh30–PtRh6 (0-1600 ℃)

      R

Termopar: PtRh13–Pt (0-1300 ℃)

      S

Termopar: PtRh10–Pt (0-1300 ℃)

      N

Termopar: NiCrSi–NiSi (0-1000 ℃)

      K

Termopar: NiCr–NiSi (0-900 ℃)

      E

Termopar: NiCr–Constantán (0-600 ℃)

      J

Termopar: Fe–Constantán (0-500 ℃)

      T

Termopar: Cu–Constantan (0-350 ℃)

      H

Salida HART

        L

Longitud del tubo del cuello: 50 mm (no se requiere por debajo de 200 ℃)

          G4H

Conexión roscada G1/4

          G2H

Conexión roscada G1/2

          K5H

Abrazadera sanitaria 50.5

          M2H

Conexión roscada M20*1,5

          D...

Conexión de brida DN25, opción: D25



Hilo personalizado

          K

Conexión roscada con casquillo giratorio (opcional)

            D1

Diámetro de la sonda Φ6

            D2

Diámetro de la sonda Φ8

            D12

Sonda personalizada, p. ej., diámetro φ12

              /L...

Longitud de sonda personalizada L = mm (sin rosca)

              /100

Longitud de la sonda L = 100 mm (sin rosca)

                T

Tubo protector (si se selecciona, la rosca y la longitud de la varilla son predeterminadas a la rosca del tubo protector)

* La tabla de selección es solo para referencia de parámetros, la entrega final se basa en el código de parámetro.
