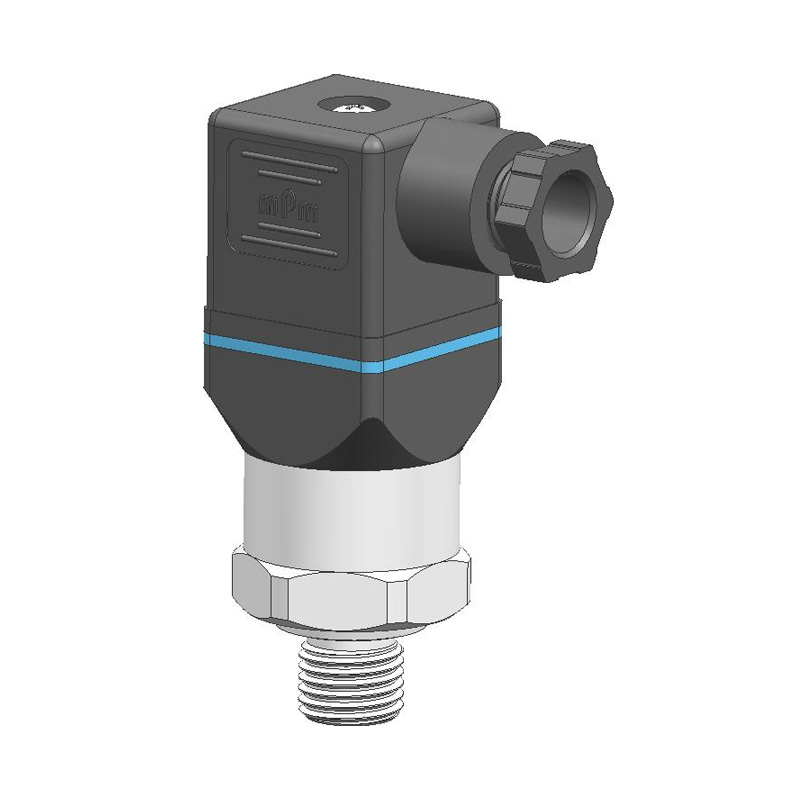

Transmisor de presión compacto universal - PN50D

Introducción del producto

Transmisor de presión compacto de silicio difuso, con amplia gama de opciones, estructura compacta, apto para entornos hostiles y alta fiabilidad. Amplio rango (0-1000 bar), ideal para medir presión manométrica y absoluta. Ideal para equipos mecánicos, dispositivos oleoneumáticos, locomotoras y control de presión.

Especificación técnica Diagrama de cableado Figura de dimensión Tabla de rangos Tabla de selección Encabezado de pantalla opcional

- Measurement range: customized according to user requirements
- Overload range: 1.5 times of measuring range
- Accuracy: 0.25%, 0.5%
- linearity: ±0.2%
- Repeatability: ≤ ± 0.1fs
- Stability: no more than the accuracy of the transmitter within 1 year
- Temperature effect: < ±0.02%FS/K
- Response time: < 1ms(10... 90%FS)
- Power supply: 10... 30VDC(3-wire 14... 30V)
- load: ≥10KΩ(0...10V), ≥5KΩ(1...5V) ≤( UB-10)V,0.02A(4...20mA)
- Power consumption: Signal current (2-wire), 8mA(3-wire)
- Electrical protection: overload/reverse phase protection
- Ambient temperature: -30... 85 ℃
- medium temperature: -25... 80 ℃
- Storage temperature: -30... 100 ℃
- Protectiongrade: IP65
- Shell material: 304 stainless steel
- Liquid material: 304 stainless steel
- Sealing:fluorine rubber
- Weight: 0.10kg

STANDARD     RANGE Gage pressure code Absolute pressure code
0--1bar GB001 AB001
0--2bar GB002 AB002
0--4bar GB004 AB004
0--10bar GB010 AB010
0--20bar GB020 AB020
0--40bar GB040 AB040
0--60bar GB060 AB060
0--100bar GB100 AB100
0--160bar GB160 AB160
0--200bar GB200 AB200
0--250bar GB250 AB250
0--400bar GB400 AB400
0--600bar GB600 AB600
PN50D- GB... C G4 H B    B specification
PN50D-               PN50D series universal pressure
transmitter
  GB...             Gauge range: bar (unit), refer to range table
  AB...             Absolute pressure range: bar (unit), refer to
range table
  GP...             Optional range: kPa (unit), user defined
                Custom range
    B           Accuracy class: 0.25
    C           Accuracy grade: 0.5
      N4         Interface thread: NPT1/4
      N2         Interface thread: NPT1/2
      G4         Interface thread: G1/4
      G2         Interface thread: G1/2
      M2         Interface thread: M20*1.5
                Custom thread
        H       external thread
        K       internal thread
              4-20 ma output
              1-5 v output
              0 to 10 v output
            A   Direct line
            B   Hersman joint
              B No damper, no heat sink
              Z Damper (optional)
              S Heat sink (optional)
* The selection table is only available for parameter selection, and the corresponding code is delivered.
F10- A specification
F10-   Display meter
  A 4-20 ma output
  B 1-5 v output
  C 0 to 10 v output
* The display represents an electronic device used for digital display of a sensor
signal,
The desired display range can be set by setting button
 * Free programming through an unprocessed processor
 * No on-site setup required
 * With 4... 20mA output sensor
 * Protection class IP55
