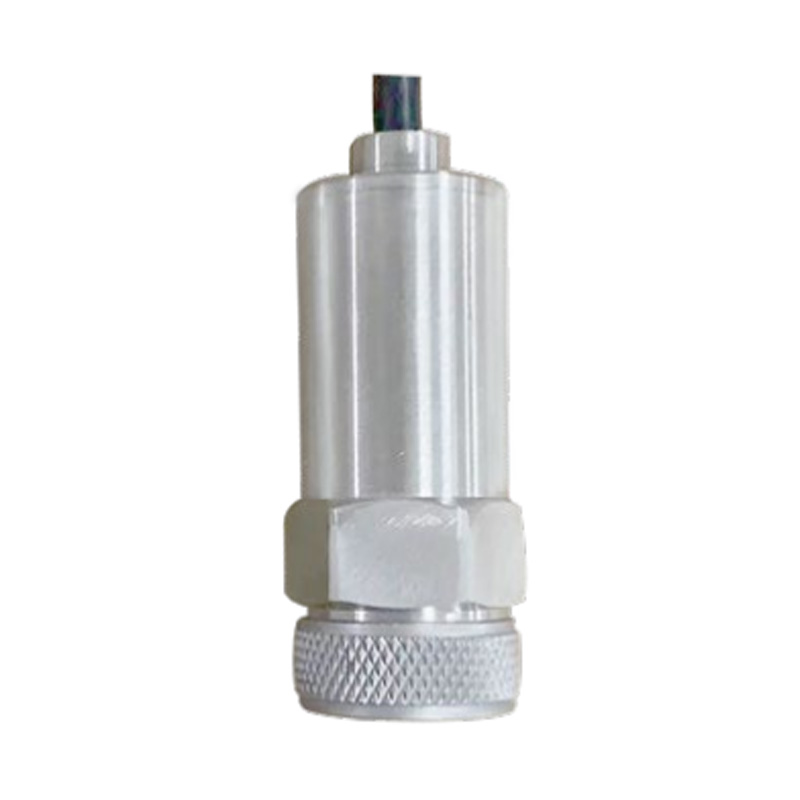

Obtenga cuponesTransmisor de vibración piezoeléctrico integrado PN530
Anterior: Transmisor de presión diferencial PN55
Siguiente: Transmisor de presión (nivel de líquido) PN52B
Siguiente: Transmisor de presión (nivel de líquido) PN52B
Introducción del producto
El transmisor de vibración piezoeléctrico integrado PN530 incorpora un elemento piezoeléctrico para detectar la aceleración de la vibración. Mediante un circuito integrado de alta precisión, el valor efectivo de aceleración o de velocidad se convierte en una salida de corriente de 4-20 mA correspondiente al rango de medición, lo que facilita la visualización y el control remotos. Es ideal para la conexión a DCS, PLC y sistemas de adquisición de datos.
Aplicaciones del transmisor de vibración piezoeléctrico integrado PN530:
Se utiliza para la monitorización en línea de vibraciones en equipos mecánicos vibratorios, como turbinas de vapor, ventiladores, sopladores, ventiladores, motores eléctricos, bombas, centrífugas, separadores, generadores, turbinas y maquinaria similar.
Características del transmisor de vibración piezoeléctrico integrado PN530:
Sistema de bucle de dos hilos, lo que facilita y abarata su uso y mantenimiento;
Tecnología tolerante a fallos: el bucle de dos hilos se puede conectar con cualquier polaridad; El circuito de medición de bajo consumo de energía y alta estabilidad garantiza una salida de corriente de alta precisión que corresponde linealmente a los valores de vibración.
Parámetros técnicos
Uso
Tabla de selección
Fuente de alimentación: +24 ± 10 % VCC, consumo máximo de energía 0,5 W;
Rango de medición: 0–20 g o 0–200 mm/s; (rango seleccionable)
Rango de frecuencia: 10–1000 Hz;
Dirección sensible: axial, instalación permitida en cualquier dirección/ángulo;
Sensibilidad transversal: ≤ 3 %;
Aislamiento eléctrico: 500 VRMS, circuito aislado de la carcasa;
Salida de corriente: salida estándar de dos cables de 4–20 mA;
Precisión: ± 3 %; (carga máxima: 500 Ω)
Límite de impacto: 1000 g;
Peso: 0,2 kg;
Dimensiones: 24 × 60 mm
Instalación: tornillo M10 × 1,5 o M8 × 1,25
Entorno operativo: -30 ～ 100 ℃;
Humedad relativa: no mayor al 95 %, sin condensación.
Antes de utilizar el transmisor de vibración, verifique que el cableado esté intacto, luego fije el transmisor al punto de medición;
Confirme que la fuente de alimentación de funcionamiento para el transmisor de vibración sea +24 V ± 10 % VCC;
Después del encendido, el transmisor debe emitir aproximadamente 4,00 mA sin vibración;
Cuando la máquina medida vibra, el transmisor de vibración debe emitir una corriente lineal de 4 a 20 mA correspondiente a la vibración.
| PN530 | - | A | 1 | A | Detalles | ||||
| PN530 | - |
Transmisor de vibración piezoeléctrico integrado serie PN530 |
|||||||
| A |
Rango: 1g |
||||||||
| B |
Rango: 2g |
||||||||
| C |
Alcance: 10 mm/s |
||||||||
| D |
Alcance: 20 mm/s |
||||||||
| 1 |
Longitud del cable: 1 metro |
||||||||
| 2 |
Longitud del cable: 2 metros |
||||||||
| 3 |
Longitud del cable: 3 metros |
||||||||
| 5 |
Longitud del cable: 5 metros |
||||||||
| A |
Tornillo: M10×1,5 |
||||||||
| B |
Tornillo: M8×1,25 |
||||||||
| C |
Tornillo: Base magnética |
||||||||
|
Tornillo: Otro |
|||||||||
| * La tabla de selección de modelos es solo para la selección de parámetros; los productos se envían de acuerdo con el código de parámetro correspondiente. | |||||||||
