Obtenga cuponesMedidor de caudal másico de gas térmico - SN50A
Introducción del producto

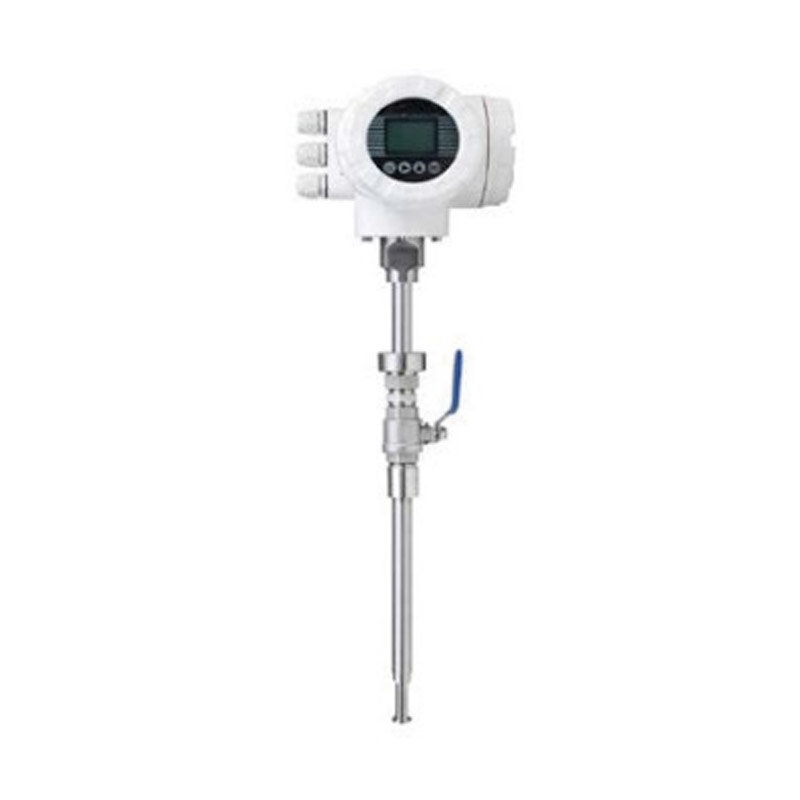

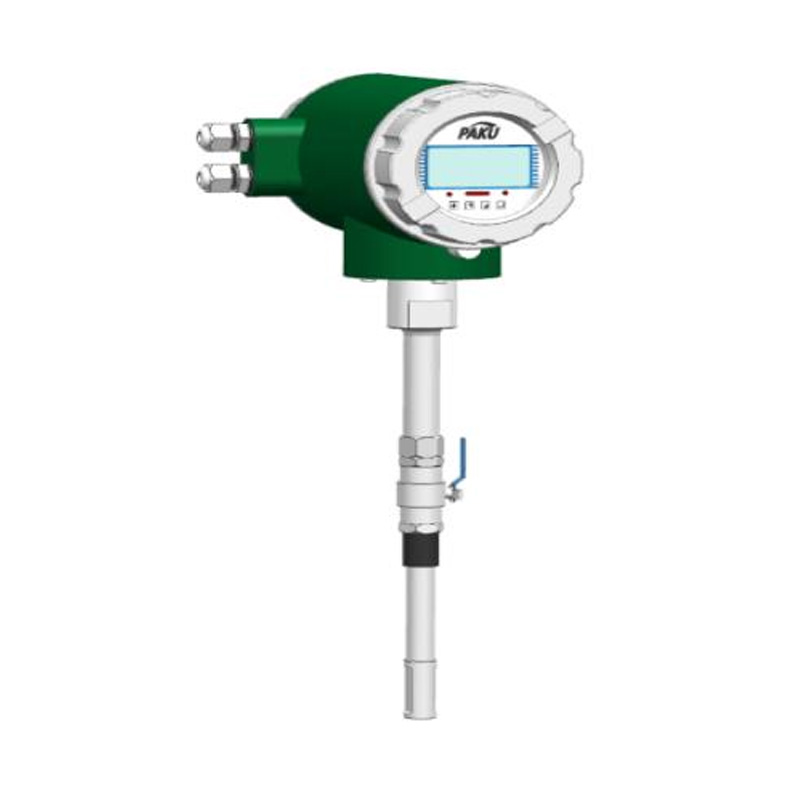

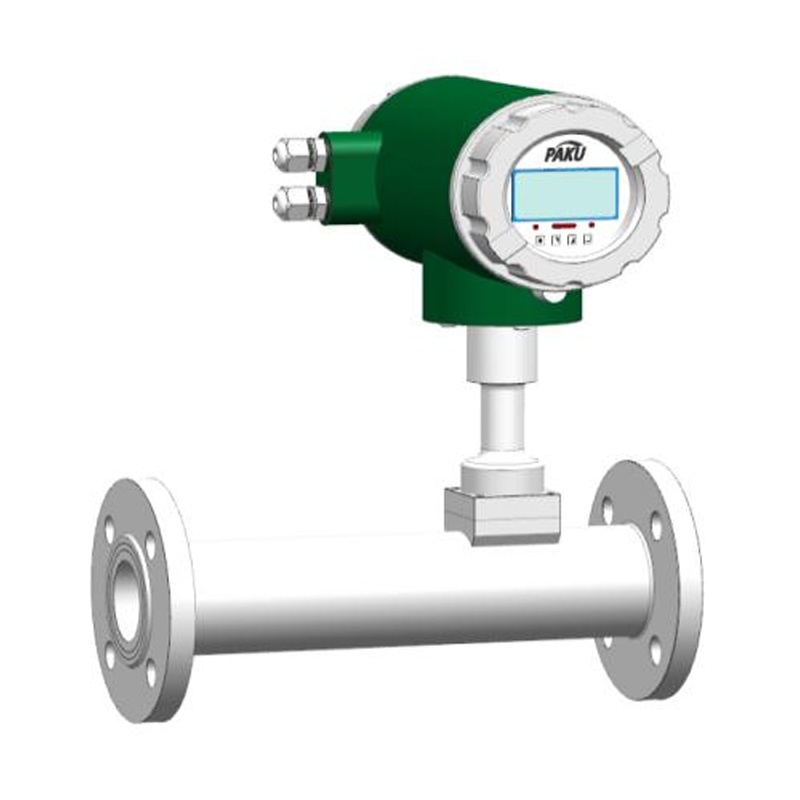

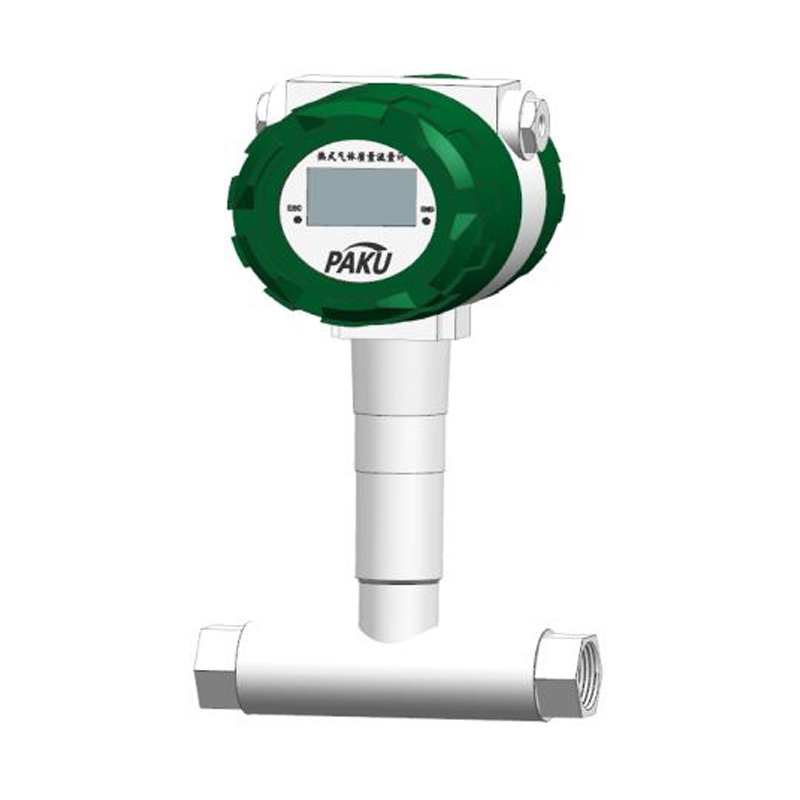

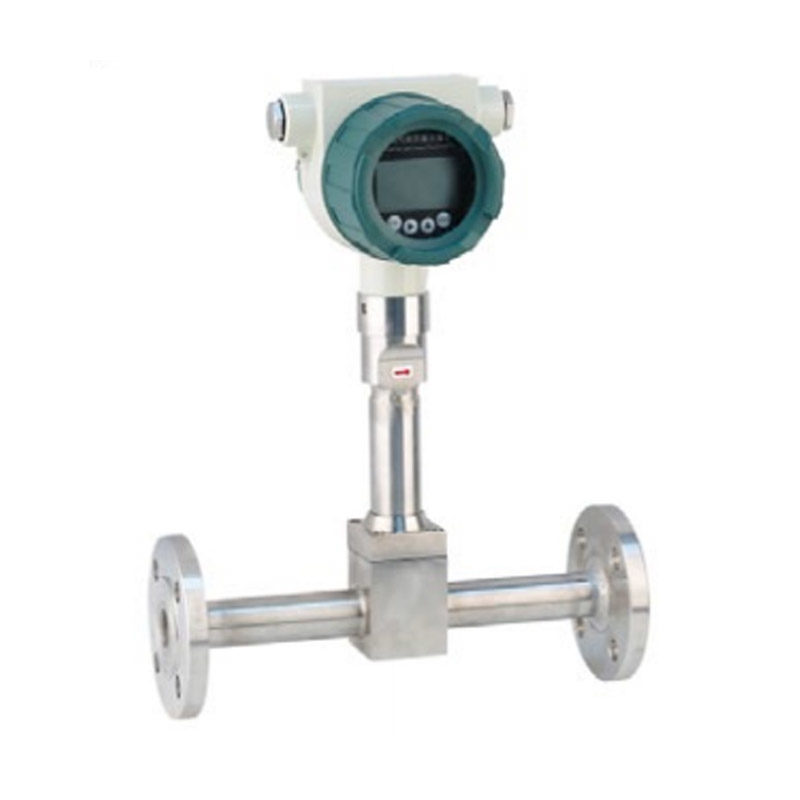

El caudalímetro térmico de masa de gas serie SN50A utiliza el principio de conducción térmica para la medición del caudal. Este instrumento emplea el método de diferencia de temperatura constante para medir con precisión el caudal másico de gas. Sus ventajas incluyen tamaño compacto, alta digitalización, fácil instalación y medición precisa. El sensor consta de dos sensores de temperatura de resistencia de platino. Mediante un circuito de puente, un sensor mide la temperatura del flujo y el otro mantiene una diferencia de temperatura constante por encima de la temperatura del fluido, permitiendo mediciones de caudal incluso en condiciones de alta temperatura y presión. Este caudalímetro de masa realiza la medición del caudal de gas sin necesidad de compensación de temperatura ni presión, lo que facilita y garantiza la precisión. Permite obtener el caudal másico o el caudal volumétrico estándar del gas. Su amplio rango de medición (de 0,5 a 100 Nm/s) lo hace ideal para la detección de fugas de gas. Presenta una excelente resistencia a los impactos y una larga vida útil. Al no tener partes móviles ni sensores de presión, la precisión de la medición no se ve afectada por las vibraciones. Su instalación y mantenimiento son sencillos. Si las condiciones lo permiten, se puede realizar la instalación y el mantenimiento sin interrumpir la producción (ver Precauciones de seguridad). Diseño digital: medición mediante circuito digital, lo que garantiza precisión y facilidad de mantenimiento. Con comunicación RS-485 o HART, permite la integración y automatización de la planta.
specificaciones técnicas
Rango de medición
Insertar indicador de rango
Tamaño del mapa
Dibujo de dimensiones de la brida
Tabla de selección
| El método de conexión |
Forma de brida DN25~150 mm Tipo tornillo DN25~50 mm Enchufable DN125~5000 mm |
||||||||||||||||||||||||||
| Medición del dieléctrico |
Gases secos mixtos de un solo componente o estables en compartimentos (excepto gas del bloque B y oxígeno) | ||||||||||||||||||||||||||
| temperatura media | (1) -10°C- + 100°C (2) -10°C- +200C | ||||||||||||||||||||||||||
| El medio ambiente | -20 °C ~ +45 °C | ||||||||||||||||||||||||||
| Tamaño de la tubería | DN25~5000 mm | ||||||||||||||||||||||||||
| La señal de salida | (1) 4-20 mA (aislamiento fotoeléctrico, carga máxima de 500 Q), pulso, RS485 (aislamiento fotoeléctrico), protocolo HART | ||||||||||||||||||||||||||
| Salida de alarma | (1) Relé de 1-2 circuitos, contacto normalmente abierto (10 A/220 V/CA, 5 A/30 V/CC) | ||||||||||||||||||||||||||
| Fuente de alimentación | (1) CC 24 V (2) CA 220 V (3) Consumo de energía de 18 W | ||||||||||||||||||||||||||
| Tubo | (1) acero inoxidable 304 (2) acero inoxidable 316 | ||||||||||||||||||||||||||
| clasificación de presión | P2 = 1,6 MPa (estándar) DN125 ~ 5000 mm tipo de inserción P2 = 1,6 MPa (estándar) DN25 ~ 150 mm tipo de brida, DN25 ~ 50 mm tipo de rosca P3 = 2,5 MPa (especial) DN25 ~ 100 mm tipo de brida P4 = 4,0 MPa (especial) DN25 ~ 100 mm tipo de brida |
||||||||||||||||||||||||||
| Encabezado que indica | Caudal instantáneo de volumen estándar, caudal acumulado, caudal estándar, valor de salida de corriente, etc. | ||||||||||||||||||||||||||
| nivel de protección | IP65 | ||||||||||||||||||||||||||
| precisión de la medición | ±(1,5+0,5FS) % | ||||||||||||||||||||||||||
| Caudal medio | General: 0,56 ~ 56 Nm/s, el caudal máximo se puede ampliar a 100 Nm/s (el ancho del rango se puede negociar para el pedido) | ||||||||||||||||||||||||||
| nota | Se requieren los conectores N20DN delantero y N10DN trasero para segmentos de tubería rectos. Por ejemplo, para un codo de 90 °C o una expansión de tubería, consulte las instrucciones para obtener más información. |
||||||||||||||||||||||||||
| Manómetro de rango roscado DN15~25 mm | ||
| DN | descarga mínima (Nm³/h) |
caudal máximo (Nm³/h) |
| 15(G 72") | 0.3 | 30 |
| 20(G 74") | 0.5 | 50 |
| 25(G") | 1 | 100 |
| Manómetro con brida DN25~150 mm | ||
Diámetro interior (mm) |
descarga mínima (Nm³h) |
caudal máximo (Nm³h) |
| 25 | 1 | 100 |
| 32 | 1.5 | 150 |
| 40 | 2 | 250 |
| 50 | 4 | 400 |
| 65 | 6.5 | 650 |
| 80 | 10 | 1000 |
| 100 | 15 | 1500 |
| 125 | 25 | 2500 |
| 150 | 35 | 3500 |
| Diámetro interior (mm) |
descarga mínima (Nm³h) |
caudal máximo (Nm³h) |
Diámetro interior (mm) |
descarga mínima (Nm³h) |
caudal máximo (Nm³h) |
| 50 | 4 | 400 | 800 | 1000 | 100000 |
| 65 | 6.5 | 650 | 900 | 1300 | 130000 |
| 80 | 10 | 1000 | 1000 | 1600 | 160000 |
| 100 | 15 | 1500 | 1100 | 1950 | 195000 |
| 125 | 25 | 2500 | 1200 | 2280 | 228000 |
| 150 | 35 | 3500 | 1300 | 2680 | 268000 |
| 125 | 25 | 2500 | 1400 | 3100 | 310000 |
| 150 | 35 | 3500 | 1500 | 3560 | 356000 |
| 200 | 65 | 6500 | 1600 | 4050 | 405000 |
| 250 | 100 | 10000 | 1700 | 4560 | 456000 |
| 300 | 150 | 15000 | 1800 | 5150 | 515000 |
| 350 | 200 | 20000 | 1900 | 5750 | 575000 |
| 400 | 250 | 25000 | 2000 | 6350 | 635000 |
| 450 | 320 | 32000 | 2500 | 9500 | 950000 |
| 500 | 400 | 40.000 | 3000 | 14000 | 1400000 |
| 550 | 480 | 48000 | 3500 | 19000 | 1900000 |
| 600 | 560 | 56000 | 4000 | 24000 | 2400000 |
| 650 | 680 | 68000 | 4500 | 30.000 | 3000000 |
| 700 | 780 | 78000 | 5000 | 38.000 | 3800000 |
| diámetro nominal DN |
clasificación de presión MPa |
longitud del contorno L |
altura del contorno H |
centro | diámetro exterior de la brida | toque nd |
especificación del hilo | Espesor de brida B | |||||||||||||||||||
| 25 | 1.6 | 305 | 320 | 85 | 115 | 4x 014 | M12 | 16 | |||||||||||||||||||
| 32 | 1.6 | 310 | 324 | 100 | 140 | 4 x 018 | M16 | 18 | |||||||||||||||||||
| 40 | 1.6 | 320 | 327 | 110 | 150 | 4 x 018 | M16 | 18 | |||||||||||||||||||
| 50 | 1.6 | 396 | 332 | 125 | 165 | 4 x 018 | M16 | 20 | |||||||||||||||||||
| 65 | 1.6 | 410 | 340 | 145 | 185 | 4x 018 | M16 | 20 | |||||||||||||||||||
| 80 | 1.6 | 420 | 348 | 160 | 200 | 8x 018 | M16 | 20 | |||||||||||||||||||
| 100 | 1.6 | 457 | 360 | 180 | 220 | 8x 018 | M16 | Veintidós | |||||||||||||||||||
| 125 | 1.6 | 500 | 372 | 210 | 250 | 8 x (P18 | M16 | Veintidós | |||||||||||||||||||
| 150 | 1.6 | 500 | 387 | 240 | 285 | 8x 022 | M20 | veinticuatro | |||||||||||||||||||
| SN50A | A | DN | A | 4 | D | A | detallado |
| SN50A- | Caudalímetro másico de gas térmico serie SN50A | ||||||
| A | Tornillo formador de roscas | ||||||
| B | forma de brida | ||||||
| C | complemento | ||||||
| DN | Tamaño, p. ej., DN25, tipo 25 (consulte el rango) | ||||||
| A | Temperatura normal: -10..100℃ | ||||||
| B | Estilo de alta temperatura: 0...200 ℃ | ||||||
| 2 | Cantidad de conmutación bidireccional (relé) | ||||||
| 4 | Salida de 4-20 mA | ||||||
| C | Salida de pulsos | ||||||
| R | Comunicación RS485 | ||||||
| H | Protocolo HART | ||||||
| D | Fuente de alimentación: 24 V CC | ||||||
| A | Fuente de alimentación: 220 V CA | ||||||
| A | Resistencia a la presión: 1,6 MPa (estándar) | ||||||
| B | Resistencia a la presión: 2,5 MPa (especial) | ||||||
| C | Resistencia a la presión: 4,0 MPa (especial) | ||||||
| *La tabla de selección solo está disponible para la selección de parámetros y se entrega el código correspondiente. | |||||||
