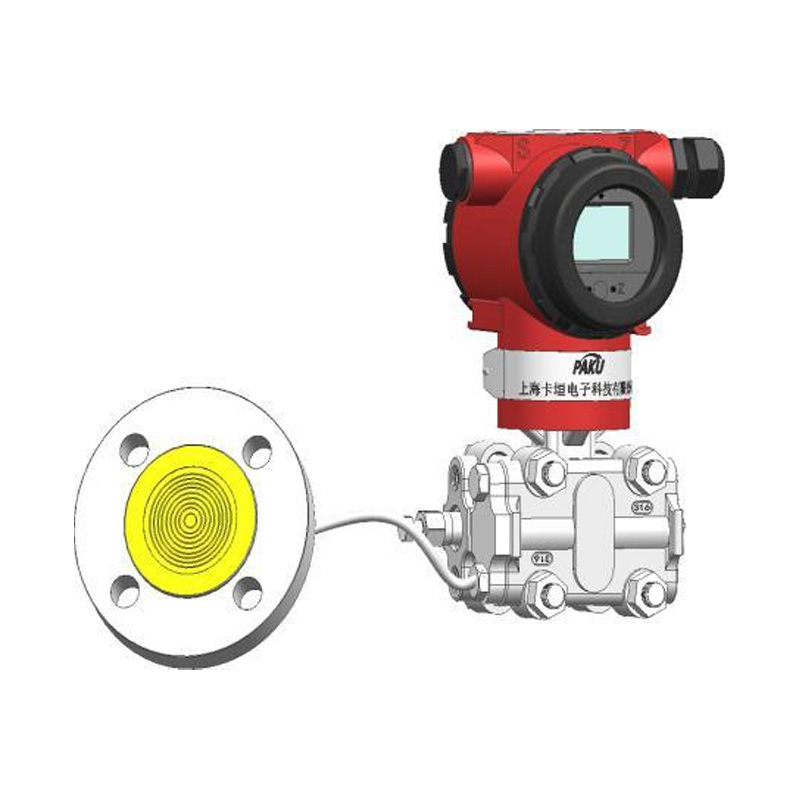

Obtenga cuponesTransmisor de presión capacitivo (nivel de líquido) PN52C
Anterior: Transmisor de presión (nivel de líquido) PN52B
Siguiente: Transmisor de nivel de presión PN52D
Siguiente: Transmisor de nivel de presión PN52D
Introducción del producto
Los transmisores de presión (nivel) de la serie PN52C utilizan un núcleo de presión capacitivo. Los lados de alta y baja presión del diafragma de aislamiento y el fluido de llenado transfieren la presión del proceso al fluido de llenado, y este último transfiere la presión al centro del sensor del diafragma sensor. El diafragma sensor es un elemento elástico tensado cuyo desplazamiento varía con la presión aplicada (en un transductor de presión manométrica, se aplica presión atmosférica en el lado de baja presión del diafragma sensor). El transmisor de presión adiabática mantiene una presión de referencia en todo momento en el lado de baja presión. El desplazamiento máximo del diafragma sensor es de 0,1 mm, proporcional a la presión. Las placas capacitivas a ambos lados detectan la posición del diafragma sensor. La diferencia de capacitancia entre el diafragma sensor y la placa del condensador se convierte en la señal de salida HART de corriente o digital correspondiente.
Especificación técnica
Características principales
Solicitud
Rango de código
Figura de dimensión
Tabla de selección
- Rango de medición: 0... 5000 kpa personalizable
- Unidad de visualización: Pantalla LCD
- Tensión de alimentación: 12... 36 VCC
- Señal de salida: 4... 20 mA, HART
- Precisión de medición: 0,5, 0,2 % FS
- Repetibilidad: ≤ 0,1 % de escala completa
- Histéresis de medición: ≤ ± 0,01 % de escala completa
- Estabilidad: < 0,01 %/año
- Temperatura del medio: -30... 300 ℃
- Temperatura ambiente: -30... 85 ℃
- Conexión eléctrica: Fijación, M20*1,5, NPT1/2
- Grado de protección: IP65
- Marca a prueba de explosiones: tipo a prueba de llamas EXDIICT6,
- intrínsecamente seguro EXIA IICT6
- Diafragma de aislamiento de proceso de acero inoxidable y Hastelloy Cr
- Diseño de diafragma de aislamiento simple
: rendimiento estable, alta precisión, resistencia a altas temperaturas
- Una variedad de líquido de llenado opcional, puede cumplir con los requisitos de diferentes ocasiones
- Rango, cero externo continuo ajustable
- Amortiguación ajustable y resistencia a alta presión
Se utiliza principalmente para la medición de líquidos y gases como: alimentos, productos químicos, papel, medicamentos y otros requisitos de limpieza higiénica de alta temperatura, medios de alta viscosidad y ocasiones en las que se necesitan resistencia a la corrosión.
| código | rango | código | rango | código | sonó | ||||||||||
| GP1 | -100...0 kPa | GP7 | 0...500 kPa | GL5 | 0...5 m | ||||||||||
| GP2 | -100...100 kPa | GP8 | 0...2500 kPa | GL6 | 0...6 m | ||||||||||
| GP3 | -100...500 kPa | GP9 | 0...5000 kPa | GL10 | 0...10 m | ||||||||||
| GP4 | 0...35 kPa | GL1 | 0...1 m | GL15 | 0...15 m | ||||||||||
| GP5 | 0...100 kPa | GL2 | 0...2 m | GL20 | 0...20 m | ||||||||||
| GP6 | 0...250 kPa | GL3 | 0...3 m | GL25 | 0...25 m | ||||||||||
| Nota : 1 bar = 0,1 MPa = 100 kPa = 1,0197 kg/cm² |
|||||||||||||||
| PN52 C- |
GP1 | 4 | D2 | M2 | L3 | A | A | especificación | |||||||
| PN52C | Presión serie PN52C (nivel de líquido) | ||||||||||||||
| GP | Rango opcional (ver tabla de rangos) | ||||||||||||||
| GM0 | Rango: 0-1,0 MPa | ||||||||||||||
| GM1 | Rango: 0-1,6 MPa | ||||||||||||||
| GM2 | Rango: 0-2,5 MPa | ||||||||||||||
| GM4 | Rango: 0-4,0 MPa | ||||||||||||||
| GM1 | Rango: 0 a 10 mpa | ||||||||||||||
| GL | Rango de nivel de líquido (ver tabla de rangos) | ||||||||||||||
| 4 | Salida 4...20 mA | ||||||||||||||
| H | Salida 4...20 mA + HART | ||||||||||||||
| D2 | Instalación de brida DN25 | ||||||||||||||
| D5 | Instalación de brida DN50 | ||||||||||||||
| D8 | Instalación de brida DN80 | ||||||||||||||
| K5 | Tipo de abrazadera (diámetro exterior de 50,5 mm) | ||||||||||||||
| G | Sujetadores autoblocantes | ||||||||||||||
| M2 | Interfaz eléctrica M20*1,5 dientes internos | ||||||||||||||
| N2 | Interfaz eléctrica NPT1/2 dientes internos | ||||||||||||||
| L3 | Longitud capilar L (m) – Estándar 3 m | ||||||||||||||
| LA50 | Inserción de longitud de cañón 50 (mm) - opcional | ||||||||||||||
| A | Diafragma de acero inoxidable líquido 316L | ||||||||||||||
| B | Recubrimiento de politetrafluoroetileno líquido (PTFE) | ||||||||||||||
| C | Recubrimiento de aleación C de Hastelloy | ||||||||||||||
| D | Metal monel | ||||||||||||||
| A | Formulario estándar | ||||||||||||||
| B | tipo a prueba de llamas | ||||||||||||||
| C | tipo de seguridad intrínseca | ||||||||||||||
| Accesorios opcionales | A1 | A1: Encabezado de pantalla LCD A2: Sin pantalla | |||||||||||||
| B1 | Soporte de flexión para montaje de tubo B1: placa B2 | ||||||||||||||
| B3 | B3: Soporte plano para montaje en tubería | ||||||||||||||
| C1 | 1/4 NPT | ||||||||||||||
| C2 | Unión roscada en T M20x1,5 | ||||||||||||||
| C3 | Suelde 14 tubos de presión en la parte posterior de la junta de transición de presión 1/2NPT |
||||||||||||||
| * La tabla de selección de tipo es solo para selección técnica y el tipo correspondiente del modelo de fábrica se refleja en el código. |
|||||||||||||||
