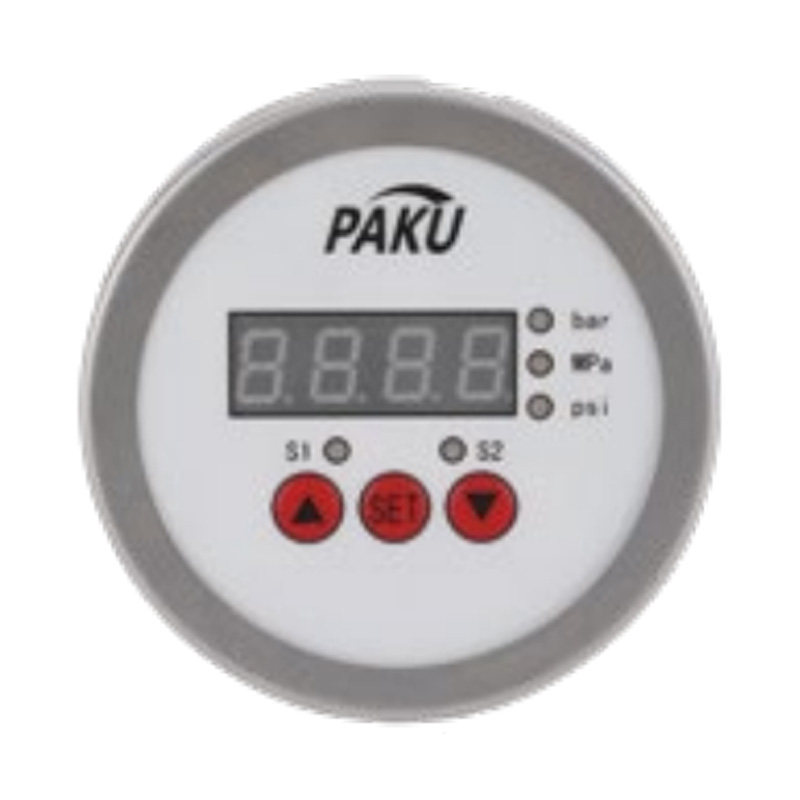

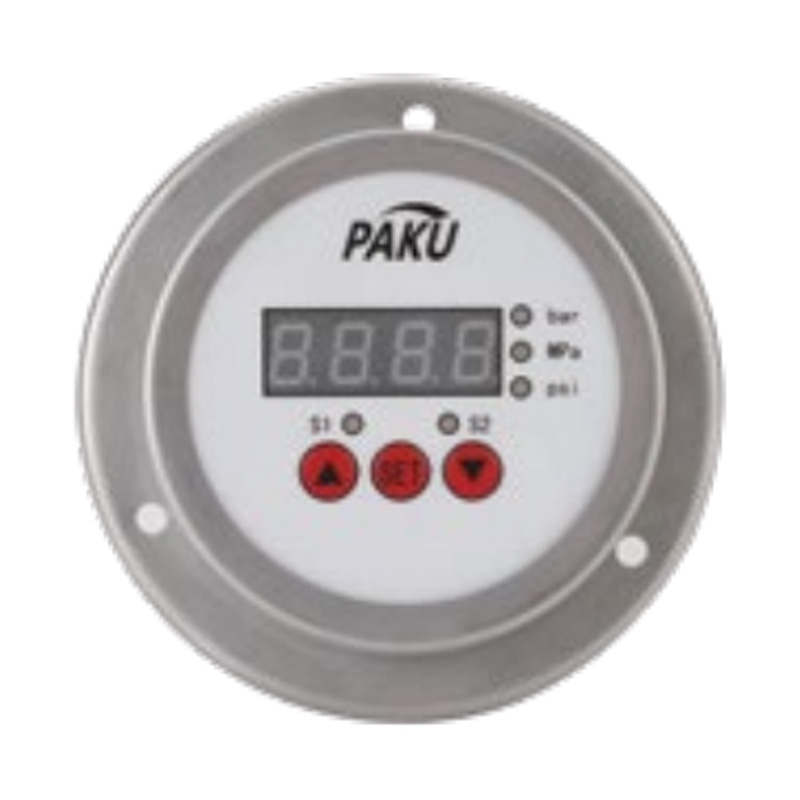

Digital Display Pressure Transmitter Controller – PN53E

Product introduction

Working Principle and Features:

The PN53E pressure monitoring and control device integrates key functionalities including one analog current output, two relay switch outputs, and local digital display.

Designed with SMT technology and an integrated design philosophy, it supports constant voltage and constant current excitation for sensors, making it compatible with diffused silicon, ceramic, and strain gauge-type pressure sensors.

The built-in microprocessor enables configuration via three keys for adjusting zero point, full scale, decimal point, display rate, control points, and current output—without the need for any potentiometer adjustments. The entire device is designed for industrial-grade temperature environments and offers strong anti-interference capabilities.

Key Features:

Equipped with a high-brightness 0.4-inch digital LED display

Fully intelligent operation, supports user calibration and non-linear correction of display values

Ultra-low temperature drift, suitable for use in -40°C to +85°C industrial environments

Highly flexible switch point settings with automatic control direction recognition and hysteresis insertion

Outperforms similar products in specifications, with excellent electromagnetic interference resistance

Supports dynamic switching between three user-defined pressure units

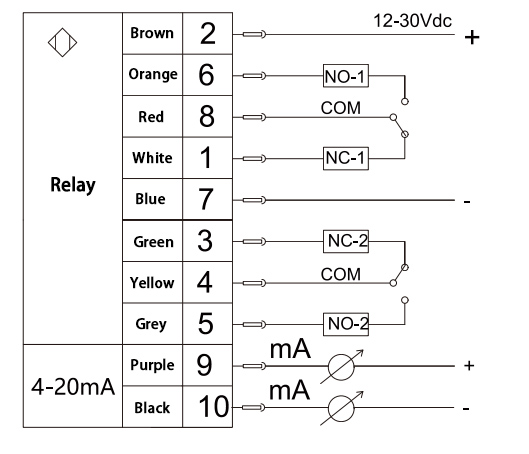

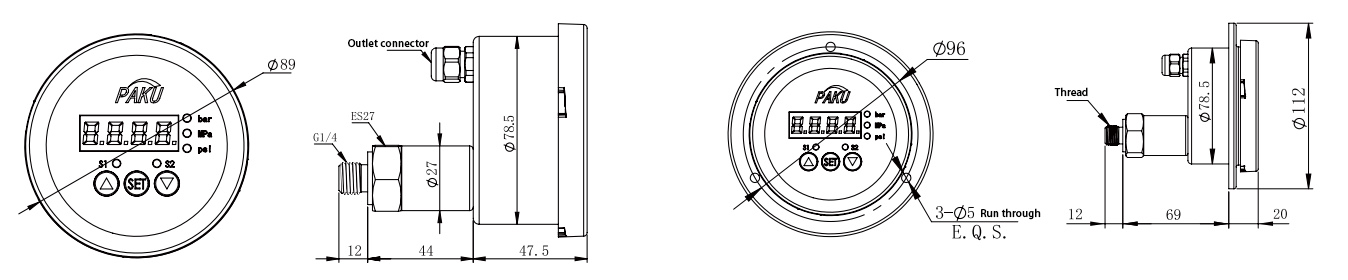

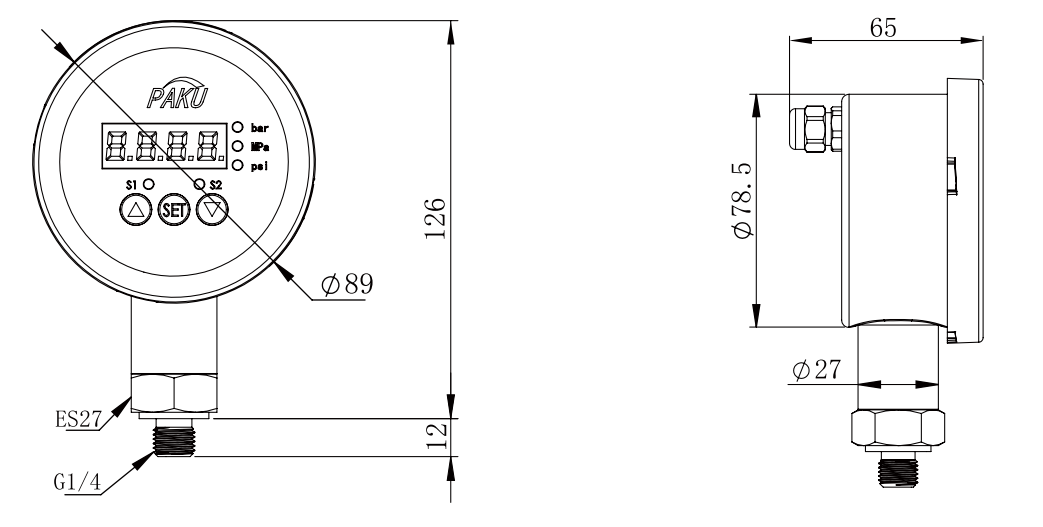

Wiring Diagram Technical Specifications Radial Dimension Drawing Axial Dimension Drawing Axial Flange Dimension Drawing Selection Guide

Data acquisition resolution: 16-bit binary

Display type: 0.4-inch LED (red)

Display range: -1999 ~ 9999

Temperature drift: < 60ppm

Switch setting range: -1999 ~ 9999, automatic hysteresis, automatic control direction change

Power supply: 8–32VDC

Current output resolution: approx. 0.001mA

Operating temperature: -40℃ ~ +85℃

Sampling rate: adjustable, max 10 times/sec, min 1.8 times/sec

Accuracy: 0.1%

Sensor excitation: Constant current 0.1–0.5mA, constant voltage 3VDC / 5mA

PN53E-

Z

A

G4

D

A

Q

Z

1

Detailed

PN53E-

















PN53E Series Electronic Digital Pressure Switch Transmitter



Z















Positive pressure



F















Negative pressure





A













Pressure Ranges :-1…1 bar or 0…1 bar





B













Pressure Ranges :-1…2 bar or 0…2 bar





C













Pressure Ranges :-1…5 bar or 0…5 bar





D













Pressure Ranges :0.. 10bar





E













Pressure Ranges :0..25bar





F













Pressure Ranges :0.. 100bar





G













Pressure Ranges :0.. 160bar





H













Pressure Ranges :0..250bar





I













Pressure Ranges :0..400bar





J













Pressure Ranges :0..600bar





K













Custom range (e.g., 300 bar)







G4











G1/4 thread







G2











G1/2 thread







K5











Clamp connection (Ø50.5 mm, max 16 bar)







P











Flush diaphragm connection









D









Custom thread









H









External thread









K









Internal thread











A







2 relay outputs











B







2 relay outputs + 4–20mA analog output













Q





Direct cable output















Z



Damping screw (optional)















S



Heat sink (optional)

















1

Axial

















2

Radial

















3

Axial flange type

For 316L stainless steel housing, please specify when ordering.

The selection guide is for reference only. Final product configuration is based on code assigned at the factory.
