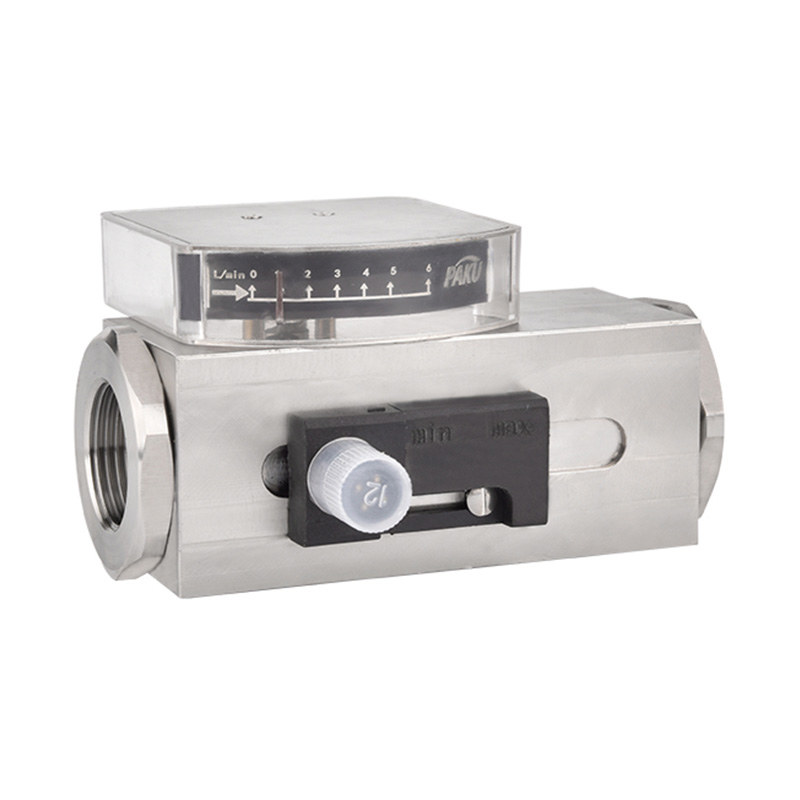

Obtenga cuponesInterruptor de flujo de pistón con indicador - SN21
Anterior: Interruptor de flujo micro de tipo pistón - SN32B
Siguiente: Interruptor de flujo Pointer - SN510
Siguiente: Interruptor de flujo Pointer - SN510
Introducción del producto
El interruptor de flujo de pistón incorpora un pistón magnético con resorte de precisión que, al desplazarse hacia atrás, activa un microinterruptor o un interruptor de láminas externo.
Construcción interna totalmente metálica.
-Disponible opcionalmente con interruptor de flujo de tipo indicador.
-Alta fiabilidad y repetibilidad.
-Total aislamiento entre las partes mecánicas y electrónicas.
-Resistencia a altas tensiones.
-Salida normalmente abierta.
Especificaciones técnicas
Conector de inserción
Diagrama de cableado
Figura de dimensiones
Rango de aplicación
Instrucciones de instalación
Tabla de selección
Medio de prueba: líquido
Repetibilidad: rango ≤±3 %
Resistencia a la presión: 200 bar (acero inoxidable)
100 bar (latón)
Modo de salida: normalmente abierto
Capacidad del interruptor: 24 V CA/110 V CC,
1,5 A Temperatura ambiente: -20...70 °C.
Material: carcasa electrónica: plástico de ingeniería
Carcasa del interruptor: acero inoxidable/latón niquelado
El indicador muestra el material PC
Resorte: acero inoxidable
Grado de protección: IP65
Contorno: M12*1
Tipo Hersman
sistema circulatorio
de lubricación por presión hidráulica
La ubicación de la instalación afecta el valor del interruptor
| SN21 | - | 008 | G | D | 1 | A | A | especificación | |||||
| SN21 | - | Interruptor de flujo de pistón de puntero serie SN21 | |||||||||||
| 008 | Rosca de interfaz G1/4 | ||||||||||||
| 010 | Rosca de interfaz G3/8 | ||||||||||||
| 015 | Rosca de interfaz G1/2 | ||||||||||||
| 020 | Rosca de interfaz G3/4 | ||||||||||||
| 025 | Hilo de interfaz G1 | ||||||||||||
| G | rosca interna | ||||||||||||
| D | Fuente de alimentación CC DC24V ±20% | ||||||||||||
| J | Fuente de alimentación CA 230 V ± 15 % | ||||||||||||
| 1 | Carcasa de latón niquelado | ||||||||||||
| 2 | carcasa de acero inoxidable | ||||||||||||
| A | Rango de ajuste: 0,4--4 L/min | ||||||||||||
| B | Rango de ajuste: 1-12 L/min | ||||||||||||
| C | Rango de ajuste: 5--40 L/min | ||||||||||||
| D | Rango de ajuste: 6-60 L/min | ||||||||||||
| A | Tipo de conector (estándar con 2 metros de cable) |
||||||||||||
| B | Directamente | ||||||||||||
| C | Hirschmann | ||||||||||||
| * Accesorios eléctricos estándar de fábrica: conector M12 tipo ZL02-PU02 * Rosca personalizable: H para rosca externa, G para rosca interna * Al realizar el pedido, indique la dirección del flujo del fluido, el tipo de fluido, el diámetro de la tubería y el valor de ajuste esperado. Podemos realizar la configuración en fábrica . * Para fluidos gaseosos, indique la presión (presión manométrica/presión absoluta), la temperatura y el tipo de fluido. * Para la selección de accesorios eléctricos y de instalación, consulte el apéndice en la página - * La tabla de selección solo está disponible para la selección de parámetros; se entrega con el código correspondiente. |
|||||||||||||
