Obtenga cuponesTransmisor de presión inteligente PN52
Anterior: Transmisor de nivel de presión PN52D
Introducción del producto

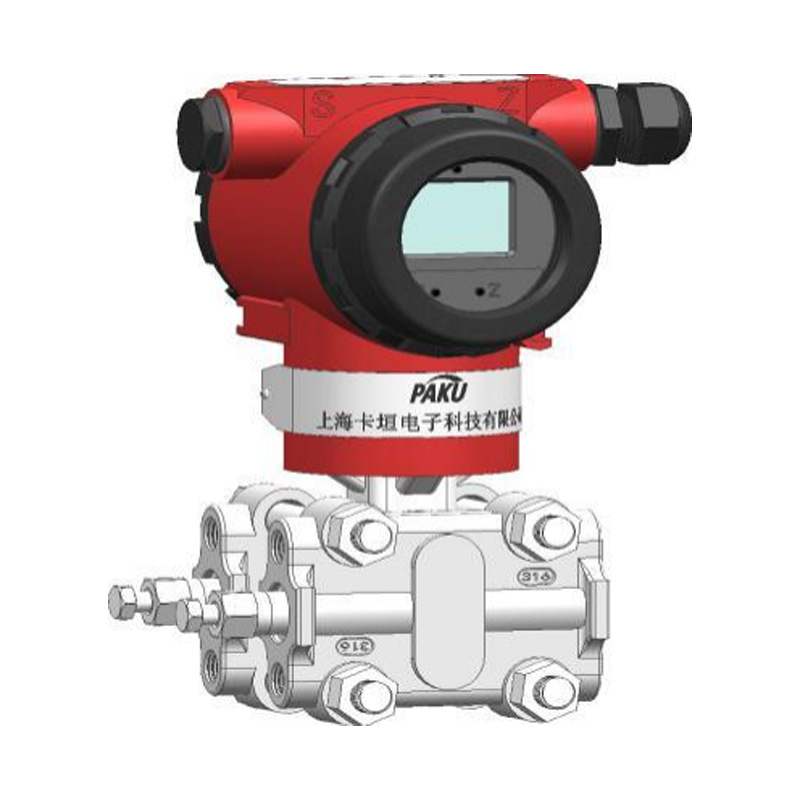

El transmisor de presión inteligente PN52 es un instrumento de presión inteligente de campo con comunicación HART basado en tecnología de sensor de capacitancia de microdesplazamiento. Sus principales materias primas y componentes son importados, su diseño es avanzado, cuenta con especificaciones completas y es fácil de instalar y usar. Puede consultarse, configurarse y ajustarse en la sala de control o en la propia instalación del transmisor mediante comunicadores portátiles u otros hosts que utilicen el protocolo HART. Permite medir la presión, el caudal y el nivel de líquido según el método de uso.
Características principales
Figura de dimensión
Especificación técnica
Tabla de selección
- Alta precisión y buena estabilidad
- Adecuado para presión diferencial, presión manométrica, presión absoluta y otras entradas
- Elemento fijo, placa de circuito impreso enchufable
- Pequeño, ligero, fuerte resistencia a la vibración
- Rango, cero externo continuo ajustable
- Amortiguación ajustable, buena protección contra sobrecarga unidireccional
- Sin partes móviles mecánicas, menos trabajo de mantenimiento
- Estructura unificada de toda la serie, fuerte intercambiabilidad de piezas
- El material del diafragma para el medio de contacto es opcional
- Diafragma opcional 316L, TAN, HAS-C, MONEL y otros materiales resistentes a la corrosión
- Protocolo de bus de campo HART inteligente
| Utilizar objeto | Un líquido, gas o vapor | |||||
| rango de medición | presión manométrica | 0-0,1 kPa a 0-42000 kPa |
||||
| presión diferencial | 0-0,1 kPa a 0-7000 kPa | |||||
| presión absoluta | 0 a 6 kpa a 0-7000 kpa | |||||
| producción | Salida de señal de protocolo de bus de campo HART inteligente de 4-20 mA CC |
|||||
| fuente de alimentación | 24 V CC, puede funcionar a 12 V CC (con pantalla LCD mínimo 15 V CC), |
|||||
rango de temperatura |
-40℃ ~+85℃ | |||||
| rango de humedad | 5~95% (humedad relativa) | |||||
| hoja de instrucciones | SVC-E | |||||
| Error combinado | Ajuste el rango de ±0,1%, ±0,2% | |||||
| estabilidad | No exceda la precisión del transmisor dentro de un año |
|||||
clase de protección del recinto |
IP65 | |||||
| peso | 3,9 kg (sin opciones, excepto transmisores con brida) |
|||||
| espectro | Descripción | ||||||||||
| PN52 | Transmisor de presión inteligente | ||||||||||
| Datos de presión | GP | Presión de 0 a 0,6 kPa a 40 000 kPa | |||||||||
| AP | Ciertamente presione 0 ~ 4 kpa a 7000 kpa | ||||||||||
| DP | El diferencial 0 ~ 0,6 kpa a 7000 kpa | ||||||||||
| DR | Micro presión diferencial 0 ~ 0,1 kpa ~ 1,6 kpa | ||||||||||
| rango de medición | 2 | Aplicable a presiones diferenciales de 0 a 0,1 kPa - 1,6 kPa | |||||||||
| 3 | 0~0,6 kPa-6 kPa | ||||||||||
| 4 | 0~4 kPa-40 kPa | ||||||||||
| 5 | 0~20 kPa-200 kPa | ||||||||||
| 6 | 0~70 kPa-700 kPa | ||||||||||
| 7 | 0~160 kPa-1000 kPa | ||||||||||
| 8 | 0~200 kPa-2000 kPa | ||||||||||
| 9 | 0~400 kPa-2500 kPa | ||||||||||
| 10 | 0~700 kPa-7000 kPa | ||||||||||
| 11 | 0~2000 kPa-20000 kPa | ||||||||||
| 12 | 0~4200kpa-40000kpa | ||||||||||
| Gama especial | |||||||||||
| Tipo de señal de salida | E | Salida de señal de corriente estándar de 4 ~ 20 mA | |||||||||
| S | Salida de señal del protocolo de bus de campo HART inteligente | ||||||||||
| material estructural | código | junta con brida | Válvula de ventilación/drenaje | diafragma de aislamiento | Bombear el líquido | ||||||
| Veintidós | acero inoxidable 316 | acero inoxidable 316 | acero inoxidable 316 | aceite de silicona | |||||||
| veintitrés | acero inoxidable 316 | acero inoxidable 316 | Hastelloy | ||||||||
| veinticuatro | acero inoxidable 316 | acero inoxidable 316 | monel | ||||||||
| 25 | acero inoxidable 316 | acero inoxidable 316 | tantalio | ||||||||
| 33 | Hastelloy | Hastelloy | Hastelloy | ||||||||
| Presión máxima de trabajo (MPa) | A- | 1 MPa | |||||||||
| B- | 4 MPa | ||||||||||
| C- | 10 MPa | ||||||||||
| D- | 40 MPa | ||||||||||
| opción | M3 | Encabezado de pantalla LCD digital | |||||||||
| B1 | Soporte de flexión para montaje de tuberías | ||||||||||
| B2 | Soporte de flexión montado en placa | ||||||||||
| B3 | Soporte plano montado en tubería | ||||||||||
| C1 | 1/4 NPT | ||||||||||
| C2 | Unión roscada en T M20x1,5 | ||||||||||
| C3 | Suelde 14 tubos de presión en la parte posterior de la junta de transición de presión 1/2NPT |
||||||||||
| A | Formulario estándar | ||||||||||
| B | tipo a prueba de llamas | ||||||||||
| C | tipo de seguridad intrínseca | ||||||||||
| * Al realizar el pedido, indique el rango de fábrica. De lo contrario, utilice el rango de fábrica más alto. El material estructural 22 es la configuración estándar. | |||||||||||
