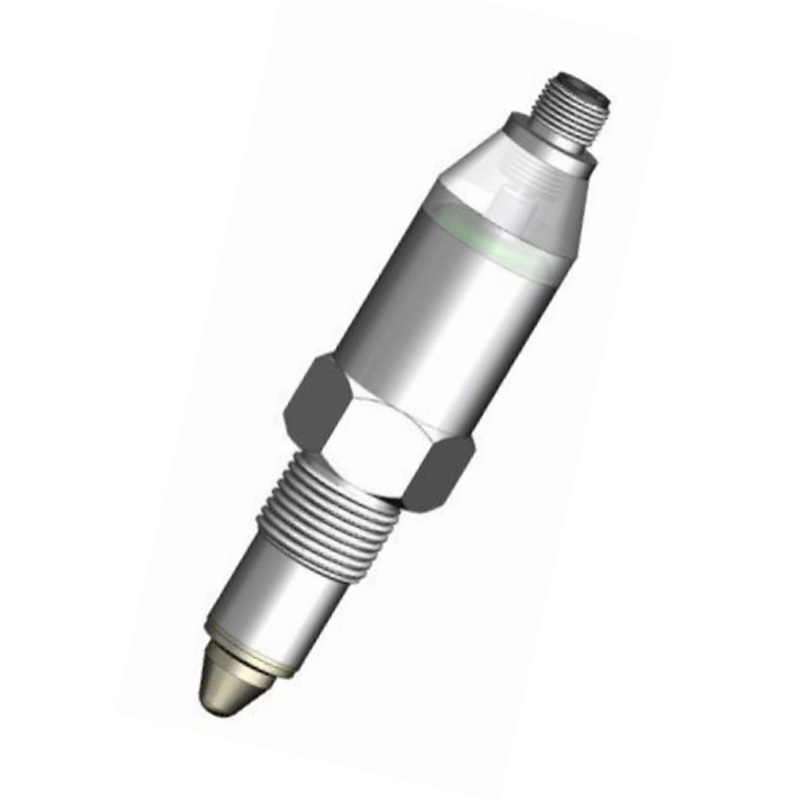

Interruptor de nivel capacitivo miniatura LF100D

Introducción del producto

El interruptor de nivel de líquido (condensador) miniatura de la serie LF100D utiliza una varilla de inducción para detectar la capacidad eléctrica entre esta y la pared del cilindro, utilizando el objeto medido como medio. Cuando la varilla de inducción se cubre con material, la capacitancia aumenta gradualmente. Al alcanzar el valor de coincidencia del circuito configurado dentro del interruptor, este genera una resonancia de alta frecuencia, que se convierte en la acción del interruptor.

C = (0,0884 × K · A) / TD K = constante dieléctrica

A = área de contacto

TD = espesor de la capa aislante

Especificación técnica Diagrama de cableado Figura de dimensión Tabla de selección

Alimentación: 24 V CC.
Material del cuerpo: SUS304/SUS316L
. Salida: 3 A/250 V CA SPDT; NPN; PNP
. Temperatura: -20 °C a 100 °C.
Presión: 5 bar (PTFE)/40 bar (PEEK)
. Material de la varilla de inducción: SUS304/SUS316L + PTFE/PEEK
. Conexión a proceso: G1/2" (personalizable)
. Interfaz eléctrica: Conector de aviación M12 x 1.

LF 100D-

A

N1

D

X

L

Especificación

LF100D-











Condensador miniatura de la serie LF100D



A









Salida PNP



B









Salida NPN



R









RS485 (opcional)





G2







Rosca externa: G1/2













Hilo personalizado







D





24 V CC









X



304SUS









S



316LSUS









P



PTFE









E



OJEADA











L

L=mm (personalizable)

*La tabla de selección solo está disponible para la selección de parámetros y se entrega el código correspondiente.
