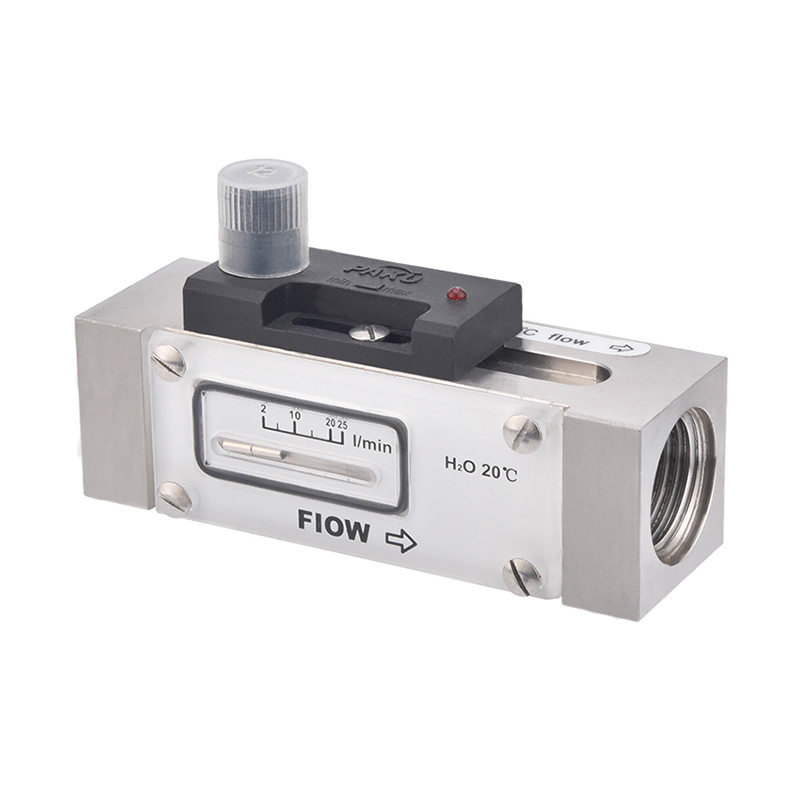

Obtenga cuponesInterruptor de flujo micro de tipo pistón - SN32B
Introducción del producto
Interruptores de flujo mecánicos para montaje en línea, aptos para líquidos y gases. Carcasa robusta de plástico, aluminio o acero inoxidable. Pérdida de presión mínima, excelente repetibilidad, resistencia a la suciedad y total aislamiento entre las partes mecánicas y electrónicas, lo que permite un uso económico incluso con caudales bajos. Gracias a la escala de ajuste incorporada, no es necesario realizar ningún ajuste en el campo. Dispone de indicador LED de estado y una marca magnética en el panel que indica el caudal.
Aplicación del producto
Inserción Fittina
Especificaciones técnicas
Diagrama de cableado
Figura de dimensiones
Lista de parámetros
Tabla de selección
Líquido neumático de doble propósito, automatización industrial/equipos mecánicos/industria de compresión de aire/refrigeración y aire acondicionado.
Tipo Hersman
Rango de ajuste: consulte la tabla de parámetros para obtener más detalles.
Precisión: ±5 % del rango total.
Histéresis: depende del punto de conmutación, mínimo 0,3 L/min.
Escala de ajuste del interruptor: está calibrada en medio de agua, temperatura de 20 °C, estado de instalación horizontal. La ubicación de la instalación, el medio y los cambios de temperatura pueden afectar ligeramente el valor del interruptor
Pantalla LED: fuente de alimentación de CC Estado del interruptor de la pantalla LED, CA sin pantalla LED
CA sin pantalla LED
Salida: interruptor de láminas seco, capacidad 24 VCC/250 VCA, 100 mA
Presión: 10 bar (plástico),
50 bar (tipo aluminio),
100 bar (acero inoxidable)
Pérdida de presión promedio: 0,3 bar (a 25 L/min)
Temperatura del medio: 100 °C máx.
Grado de protección: IP65
FD20...Material: Carcasa: plástico POM
Pistón: plástico POM
Resorte: acero inoxidable Junta: NBR
FD20... L Material: Carcasa: aluminio anodizado
Pistón: plástico POM
Resorte: acero inoxidable Junta: NBR
FD20... Material: Carcasa: acero inoxidable
Pistón: plástico POM
Resorte: acero inoxidable Junta: NBR
| Modelo | Barra de presión | Caudal máximo L/mi (agua) |
Rango ajustable L/min (agua) |
G mm |
L mm |
H |
B mm |
X mm |
|||||||||
| SN32B-008...2(3)B | 50 | 40 | 0,6 (0,1) -8 (7) | G1/4 | 93 | 36 | 30 | 12 | |||||||||
| SN32B-010..2(3)B | 50 | 40 | 0,6 (0,1) -8 (7) | G3/8 | 93 | 36 | 30 | 15 | |||||||||
| SN32B-015...2(3)B | 50 | 40 | 0,6 (0,1) -8 (7) | G1/2 | 93 | 36 | 30 | 15 | |||||||||
| SN32B-020...2(3)B | 50 | 40 | 0,6 (0,1) -8 (7) | G3/4 | 105 | 38.5 | 35 | 15 | |||||||||
| SN32B-025...2(3)B | 50 | 40 | 0,6 (0,1) -8 (7) | G1 | 105 | 41 | 40 | 15 | |||||||||
| SN32B-008...2(3)C | 50 | 40 | 1 (0.5) -15 | G1/4 | 93 | 36 | 30 | 12 | |||||||||
| SN32B-010..2(3)C | 50 | 40 | 1 (0.5) -15 | G3/8 | 93 | 36 | 30 | 15 | |||||||||
| SN32B-015...2(3)C | 50 | 40 | 1 (0.5) -15 | G1/2 | 93 | 36 | 30 | 15 | |||||||||
| SN32B-020...2(3)C | 50 | 40 | 1 (0.5) -15 | G3/4 | 105 | 38.5 | 35 | 15 | |||||||||
| SN32B-025...2(3)C | 50 | 40 | 1 (0.5) -15 | G1 | 105 | 41 | 40 | 15 | |||||||||
| SN32B-015...2(3)D | 50 | 40 | 2 (0.8) -25 | G1/2 | 93 | 36 | 30 | 15 | |||||||||
| SN32B-020...2(3)D | 50 | 40 | 2 (0.8) -25 | G3/4 | 105 | 36 | 35 | 15 | |||||||||
| SN32B-025...2(3)D | 50 | 40 | 2 (0.8) -25 | G1 | 105 | 36 | 40 | 15 | |||||||||
| SN32B-020...2(3)F | 50 | 100 | 27 (21) -70 | G3/4 | 105 | 38.5 | 35 | 15 | |||||||||
| SN32B-025...2(3)F | 50 | 100 | 27 (21) -70 | G1 | 105 | 41 | 40 | 15 | |||||||||
| SN32B- | 008 | G | D | D | 1 | A | A | 1 | especificación | ||||||||
| SN32B- | Interruptor de flujo de pistón con pantalla de campo serie SN32B | ||||||||||||||||
| 008 | Rosca de interfaz G1/4 | ||||||||||||||||
| 010 | Rosca de interfaz G3/8 | ||||||||||||||||
| 015 | Rosca de interfaz G1/2 | ||||||||||||||||
| 020 | Rosca de interfaz G3/4 | ||||||||||||||||
| 025 | Hilo de interfaz G1 | ||||||||||||||||
| G | rosca interna | ||||||||||||||||
| D | Fuente de alimentación CC DC24V ±20% | ||||||||||||||||
| J | Fuente de alimentación CA 230 V ± 15 % | ||||||||||||||||
| D | Sin indicador LED | ||||||||||||||||
| W | Indicador LED (solo para CC 24 V) | ||||||||||||||||
| 1 | carcasa de plástico | ||||||||||||||||
| 2 | Carcasa de aluminio anodizado | ||||||||||||||||
| 3 | carcasa de acero inoxidable | ||||||||||||||||
| A | Rango de ajuste: 0,3-7 l/min | ||||||||||||||||
| B | Rango de ajuste: 0,6-8 l/min | ||||||||||||||||
| C | Rango de ajuste: 1-15 l/min | ||||||||||||||||
| D | Rango de ajuste: 2--25 L/min | ||||||||||||||||
| E | Rango de ajuste: 5--40 L/min | ||||||||||||||||
| F | Rango de ajuste: 27--70 L/min | ||||||||||||||||
| A | Tipo de conector (estándar con 2 metros de cable) | ||||||||||||||||
| B | Tipo Hersman | ||||||||||||||||
| 1 | Salida de 1 punto de conmutación | ||||||||||||||||
| * Personalización de rosca disponible: H = rosca externa, G = rosca interna
* Al realizar el pedido, especifique: dirección del flujo, tipo de medio, diámetro de la tubería y el punto de conmutación deseado. Podemos preestablecer el interruptor en la fábrica. * Para medios gaseosos, especifique la presión (manómetro/absoluta), temperatura y tipo de medio. * La tabla de selección es solo para referencia de parámetros; el producto será configurado y codificado según los parámetros seleccionados para la entrega. |
|||||||||||||||||
