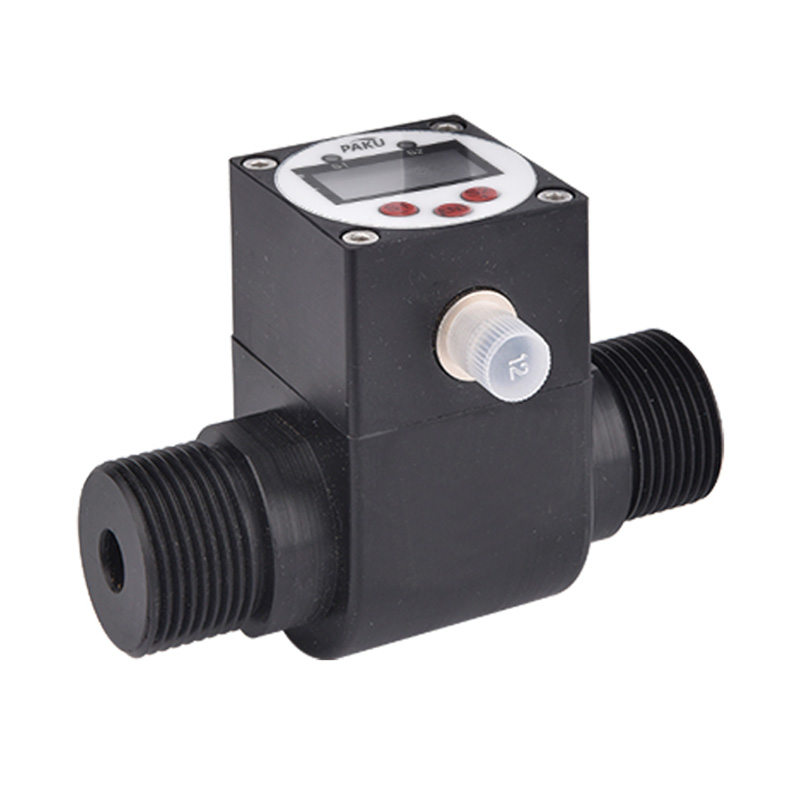

Sensor de caudal inteligente con rotor - SN51D

Introducción del producto

El sensor de caudal de rueda de la serie SN51D, un interruptor de caudal inteligente, es un sensor compacto, de dimensiones reducidas y fácil de instalar. Incorpora circuitos inteligentes que permiten configurar los límites de caudal (máximo y mínimo) para la activación de la alarma. Además, permite la monitorización remota del caudal en tiempo real y la configuración de todos los parámetros directamente en el dispositivo. El sensor mide el caudal mediante un impulsor, y su circuito inteligente procesa la información y permite una programación flexible. Salida de pulso tipo Hall, con tecnología PNP/NPN de colector abierto y alta capacidad de conducción.
- Alta resistencia química
- Protección IP65, apto para entornos industriales exigentes
- Diseño enchufable para una instalación sencilla
- Gran estabilidad y resistencia a interferencias
- Alta fiabilidad y funcionamiento sin mantenimiento

Indicadores técnicos Indicadores técnicos Diagrama de cableado Diagrama del panel Dibujo de dimensiones Tabla de selección
Diámetro nominal
DN (mm)
Rango de caudal (m3/H) G
Rosca externa
G
Rosca externa
límite inferior límite límite inferior límite límite inferior límite
10         0.2 1.2 G3/8 G1/2
15     0.6 4 0.6 6 G1/2 G1
20         0.8 8 G3/4 G1
25     1.6 10 1 10 G1 G1-1/4
32         1.5 15 G3/8 G1-1/2
Rango de caudal 0,15~6 m/s
Rango de diámetro de tubería DN10-DN32
Voltaje de suministro CC 5 ~ 24 V
Precisión de repetibilidad/precisión de linealidad Repetir ±0,5 % Leer pantalla 1,5 %
Temperatura Presión Cuerpo de PP 12,5 bar a 25 ℃ 1,7 bar a 90 ℃
Cuerpo de PVDF 14,0 bar a 25 ℃ 1,7 bar a 100 ℃
Cuerpo de PVDF 14,0 bar a 25 ℃ 1,7 bar a 100 ℃
Componentes de sobrecorriente Cuerpo del sensor POM/Aluminio/acero inoxidable/PP/PVC/PVDF
Junta tórica FPM/EPDM
impulsores PVDF
Cojinetes/Ejes La oxidación a alta temperatura ataca al ZrO2 (cerámica)

[gallery ids="3099"]

SN51D- P A... A A   Descripción detallada
SN51D-               Sensor SN51D
  A             Diámetro de la tubería: DN10
  B             Diámetro de la tubería: DN15
  C             Diámetro de la tubería: DN20
  D             Diámetro de la tubería: DN25
  E             Diámetro de la tubería: DN32
  DN. . .             Especifique el diámetro de la tubería al realizar el pedido.
    P           Salida PNP
    N           Salida NPN
              Conexión de rosca hembra
              Conexión de rosca externa
        A       Material del impulsor: PVDF
              Material del cuerpo: POM
              Material del cuerpo: Aluminio
              Material del cuerpo: PVC
              Material del cuerpo: acero inoxidable
              Material del cuerpo: PDF
            A   Eje: ZrO2
              Dos salidas de conmutación
              Dos salidas conmutadas + analógicas 4-20 mA
              Dos salidas de conmutación y pulsos.
