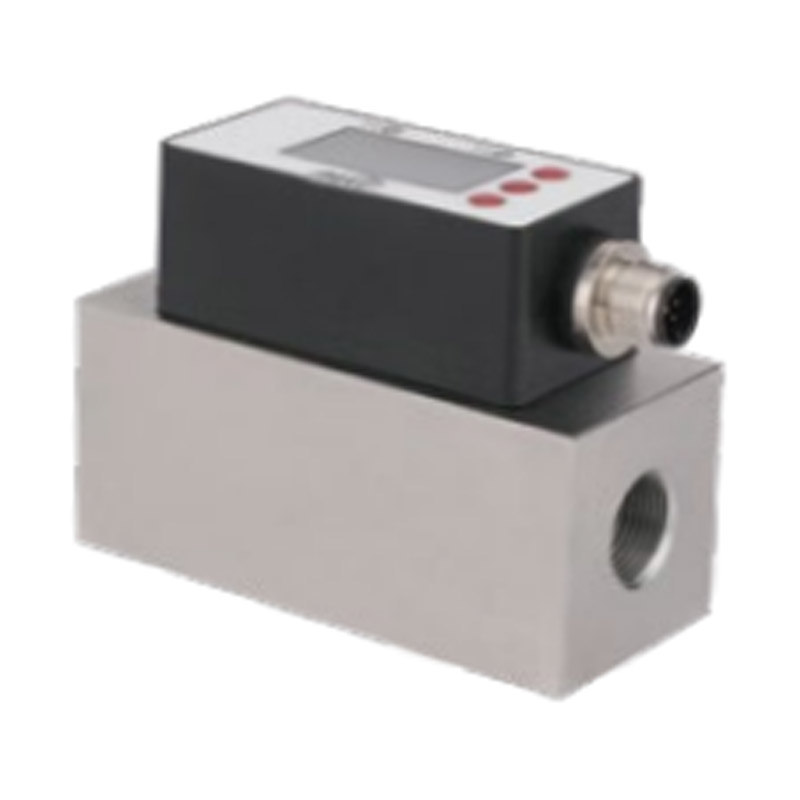

Sensor integrado de caudal y temperatura para turbinas - SN52B

Introducción del producto

El sensor de caudal electrónico de turbina serie SN52B, junto con su interruptor de caudal inteligente, es un sensor compacto, de dimensiones reducidas y fácil de configurar. Incorpora circuitos inteligentes que permiten configurar libremente los límites superior e inferior de la alarma de caudal, así como la monitorización remota en tiempo real. Todos los parámetros se pueden configurar fácilmente en el propio dispositivo. El sensor mide el caudal mediante una turbina, y los datos son procesados ​​por los circuitos inteligentes mediante programación configurable.
- Grado de protección: IP65
Adecuado para medir fluidos de baja viscosidad, como agua, diésel y gasolina.
- Esta versión del medidor de caudal de turbina incorpora la función de alarma con límites superior e inferior.

Rango de flujo Diagrama de cableado Tabla de tallas (Modelo A) Tabla de tallas (Modelo B) tabla de selección
Diámetro nominal
DN (mm)
Rango de caudal (m3/H) Rosca hembra G
límite inferior límite límite inferior límite límite inferior límite
        0.04  0,25  G1/4
        0.1  0.6  G1/4
10          0.2  1.2  G3/8
15      0.6  0.6  G1/2
20          0.8  G3/4
25      1.6  10  10  G1
32          1.5  15  G1- 1/4
40  20  20  20  G1-1/2
50  40  40  40  G2

Aguja Cable Señal
1 Blanco Flujo mA
2 Marrón Fuente de alimentación +
3 Verde Temperatura mA
4 Amarillo Cantidad de conmutación de temperatura T1
5 Gris
6 Rosa
7 Azul Fuente de alimentación -
8 Rojo Cantidad de conmutación F1

SN52B- A P A B T Descripción detallada
SN52B-           Sensores de caudal y temperatura de turbina de la serie SN52B
  A         Modelo A (cabezal giratorio)
  B         Modelo B (cabezal no giratorio)
    P       Salida PNP
    N       Salida NPN
      A     Diámetro de la tubería: DN15
      B     Diámetro de la tubería: DN20
      C     Diámetro de la tubería: DN25
      DN     Especifique el diámetro específico de la tubería al realizar el pedido.
          2 salidas analógicas de 4-20 mA (temperatura, caudal)
          2 salidas analógicas 1-5 V (temperatura, caudal)
        RS   Cantidad de conmutación: temperatura, flujo, cada cantidad de conmutación,
comunicación RS485
          T Rango de temperatura predeterminado: 0-100 °C
          T… Rango de temperatura personalizado
* La tabla de selección es solo para la selección de parámetros y se envía con el código correspondiente al parámetro.
