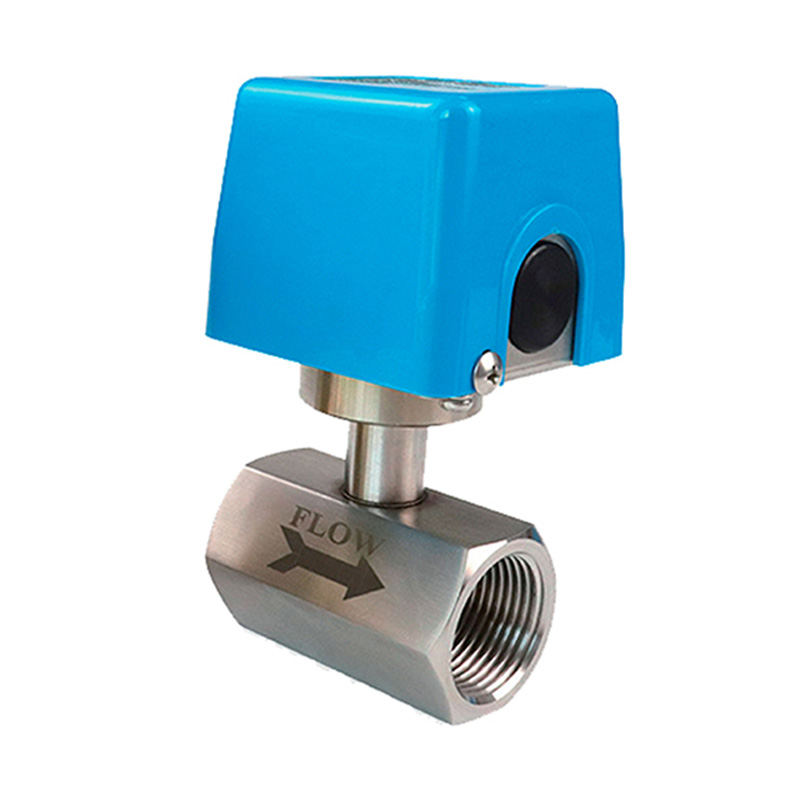

Dispositivo de detección de flujo con placa deflectora para tuberías - SN42

Introducción del producto

Difusor con resorte integrado y mecanismo que activa un microinterruptor cuando el caudal alcanza un valor preestablecido. Montaje en línea, alta precisión, resistencia a la suciedad y ajuste del valor de activación mediante una perilla.

Aplicación del producto Especificaciones técnicas Diagrama de cableado Figura de dimensiones Instrucciones de instalación Medio aplicable Tabla de selección

Tipo gas-líquido, equipo de automatización industrial/mecánica, industria de compresión de aire/refrigeración y aire acondicionado adecuado para tuberías de diámetro ≥50 mm.

Rango de ajuste: consulte la tabla a continuación
Repetibilidad: ±2,5 % del rango total
Modo de cableado: cableado de terminales
Salida: interruptor normalmente encendido + normalmente cerrado (250 V CA, 3 A)
Presión: 16 bar (latón), 40 bar (acero inoxidable)
Pérdida de presión promedio: 0,08 bar (a caudal máximo)
Temperatura ambiente: -25...80 °C
Temperatura del medio: material de latón 90 °C, material de acero inoxidable 180 °C
Grado de protección:
materiales IP33
Cuerpo: acero inoxidable
Conexión a proceso: latón/acero inoxidable
Biela: latón/acero inoxidable
Aleta: latón/acero inoxidable

Diámetro de la tubería peso
Kg
Hilo de interfaz
          D
captura
A/B
barra de presión L/min
de movimiento lento
rango ajustable
L/min
Modelo (material)
15  < 1,5 kg Rosca cónica R1/2" A 16  3-11 SN42-01RTA (latón)
15  Rosca cónica R1/2" B 16  5-17 SN42-01RTB (latón)
15  Rosca cónica R1/2" A 16  3-11 SN42-01RGA (acero inoxidable)
15  Rosca cónica R1/2" B 16  5-17 SN42-01RGB (acero inoxidable)
20  Rosca cónica R3/4” A 16  4.2--18 SN42-02RTA (latón)
20  Rosca cónica R3/4” B 16  8.3--37 SN42-02RTB (latón)
20  Rosca cónica R3/4” A 16  4.2--18 SN42-02RGA (acero inoxidable)
20  Rosca cónica R3/4” B 16  8.3--37 SN42-02RGB (acero inoxidable)
25  Rosca cónica R1” A 16  5.2--23 SN42-03RTA (latón)
25  Rosca cónica R1” B 16  10--48 SN42-03RTB (latón)
25  Rosca cónica R1” A 16  5.2--23 SN42-03RGA (acero inoxidable)
25  Rosca cónica R1” B 16  10--48 SN42-03RGB (acero inoxidable)
32  Rosca cónica R1 1/4" A 16  8.1--39 SN42-04RTA (latón)
32  Rosca cónica R1 1/4" B 16  19-90 SN42-04RTB (latón)
32  Rosca cónica R1 1/4" A 16  8.1--39 SN42-04RGA (acero inoxidable)
32  Rosca cónica R1 1/4" B 16  19-90 SN42-04RGB (acero inoxidable)
40  Rosca cónica R1 1/2" A 16  15--69 SN42-05RTA (latón)
40  Rosca cónica R1 1/2" B 16  25--111 SN42-05RTB (latón)
40    Rosca cónica R1 1/2" A 16  15--69 SN42-05RGA (acero inoxidable)
40    Rosca cónica R1 1/2" B 16  25--111 SN42-05RGB (acero inoxidable)
  * Al realizar su pedido, indique la dirección del flujo del fluido, el tipo de fluido, el diámetro de la tubería y el valor de ajuste esperado. Podemos realizar la configuración
  en fábrica.
  * Para fluidos viscosos, indique la viscosidad, la temperatura y el tipo de fluido.
  * Para fluidos gaseosos, indique la presión (presión manométrica/absoluta), la temperatura y el tipo de fluido.
  * Brida opcional, personalizable según las necesidades del cliente.
  * La tabla de selección solo está disponible para la selección de parámetros; se entrega con el código correspondiente.
