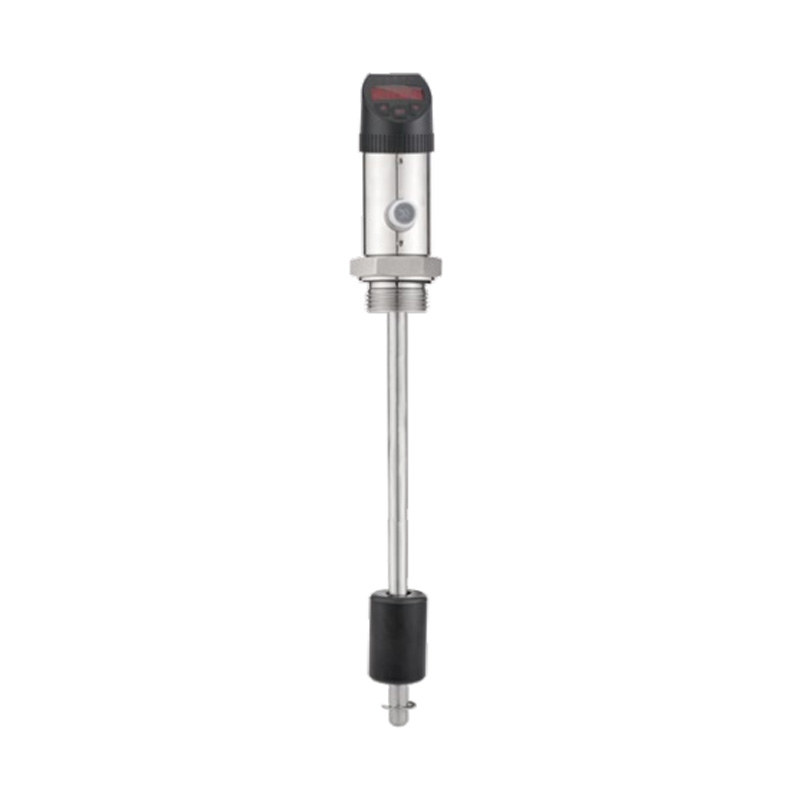

Sensor de nivel de líquido digital electrónico LF602

Anterior:
Siguiente:

Introducción del producto

Principio y características: La serie LF602 utiliza un sensor de tecnología de inducción magnética para la medición del nivel de líquido. La señal es procesada por el circuito de procesamiento trasero y convertida en una señal eléctrica industrial estándar de salida y visualización.
Bajo la flotabilidad del líquido, el flotador se mueve hacia arriba y hacia abajo a lo largo de la varilla guía, activando continuamente los interruptores magnéticos en esta. Los interruptores magnéticos controlan el número de resistencias que se activan o desactivan, convirtiendo los cambios de nivel de líquido en cambios de resistencia. El valor de la resistencia es procesado por el circuito trasero y convertido en una señal eléctrica estándar de salida y visualización.

Diseño de carcasa totalmente metálica
Utiliza una pantalla digital LCD, lo que permite que esta serie de productos se utilice en diversas aplicaciones industriales.
Su diseño de doble tecla y su menú intuitivo facilitan el uso del producto.
Sus múltiples métodos de conexión permiten satisfacer plenamente los requisitos específicos de instalación.
Un cabezal de pantalla giratorio 330° garantiza el mejor ángulo de visión en diferentes métodos de instalación.

Parámetros técnicos Aplicaciones del producto Esquema del panel Diagrama de cableado Dibujo acotado Tabla de selección

Rango de medición: definido por el usuario
Medio de medición: compatible con la corrosión
Resistencia a la presión: 50 bar
Densidad del medio: ≥0,7 g/cm³
Tensión de alimentación: 12...30 V CC
Consumo de corriente sin carga: máx. 30 mA, con suministro de 24 V CC
Salida de conmutación: tipo de salida: PNP/NPN conmutable, normalmente abierto o normalmente cerrado opcional, S1, S2 configurable
Corriente de salida: <500 mA
Tiempo de respuesta: <10 ms
Resolución: 5, 10 mm
Salida analógica (tipo de corriente): ≤±0,5 % del rango
Tipo de salida: configurable 4...20 mA
Carga RA: ≤0,5 kohm
Linealidad: ≤1,5 ​​% del rango
Protección del cableado: protección contra polaridad inversa, sobrecarga, cortocircuito
Pantalla:
diseño: LED rojo de 4 dígitos de 8 mm de alto brillo
Rango de visualización: 999...9999
Estabilidad (deriva anual): ≤±0,3 % del rango
Temperatura:
Temperatura media: -20...80℃
Temperatura ambiente: -20...80℃
Temperatura de almacenamiento: -30...80℃
Materiales:
Carcasa del cabezal de visualización: Plástico de ingeniería
Carcasa: Acero inoxidable 304
Piezas de contacto del medio: Material PFA resistente a la corrosión
Flotador: Material PFA resistente a la corrosión
Grado de protección: IP56
Método de salida del cable: Conector M12x1

- Alimentos/Farmacéutica
- Central eléctrica
- Petroquímica
- Pulpa/Papel
- Tratamiento de agua
- Caldera

Aguja Cable  Señal
1 Marrón  24v+
2 Blanco  S2
3 Azul  24v-
4 Negro  S1
5 Gris mamá

LF602- A P A S L B F5 Descripción detallada
LF602-               Sensor de nivel electrónico serie LF602
  A             2 salidas de conmutación
  B             2 salidas de conmutación + 1 salida analógica 4-20 mA
  C             2 salidas de conmutación + 1 salida analógica 1-5V
  D             2 salidas de conmutación + 1 salida analógica 0-10 V
    P           Salida PNP
    N           Salida NPN
      A         Conexión roscada macho G1
      B         Conexión de brida
      C         Conexión de abrazadera sanitaria
                Hilo personalizado
        S       Conector M12*1 (cable estándar de 2 m)
          L     Rango de medición: L= mm (unidad)
            B   Material del flotador: NBR
            X   Material del flotador: acero inoxidable 304 (salida analógica no disponible)
            S   Personalización especial (resistente a la corrosión)
              F5 Resolución: 5 mm
              F10 Resolución: 10 mm
* La tabla de selección es solo para la selección de parámetros; el producto se envía según el código de parámetro correspondiente.
* El valor del punto de alarma disminuye a medida que se desplaza desde la electrónica hacia el final del tanque.
