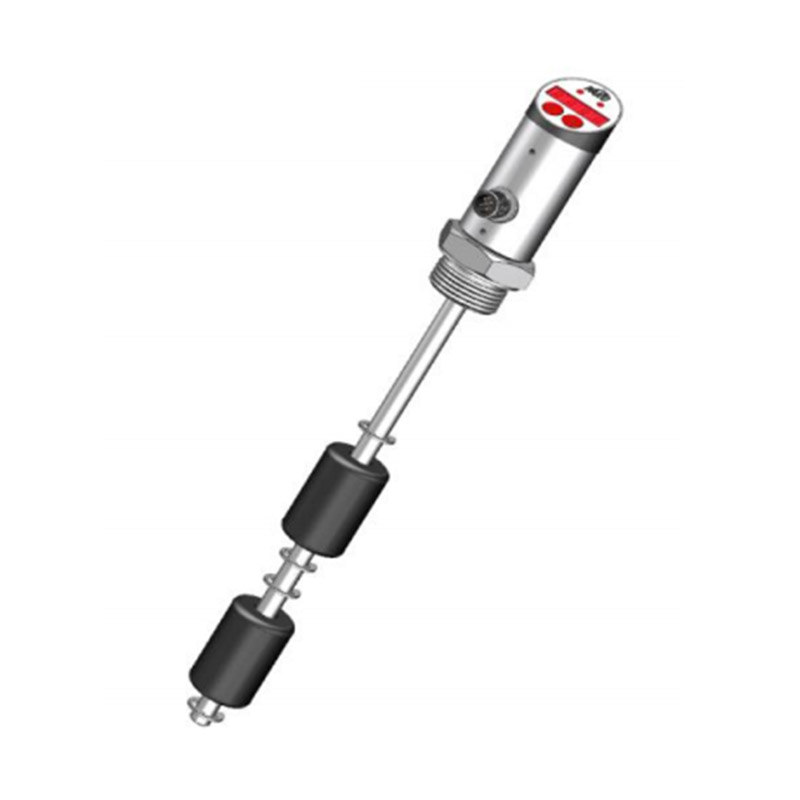

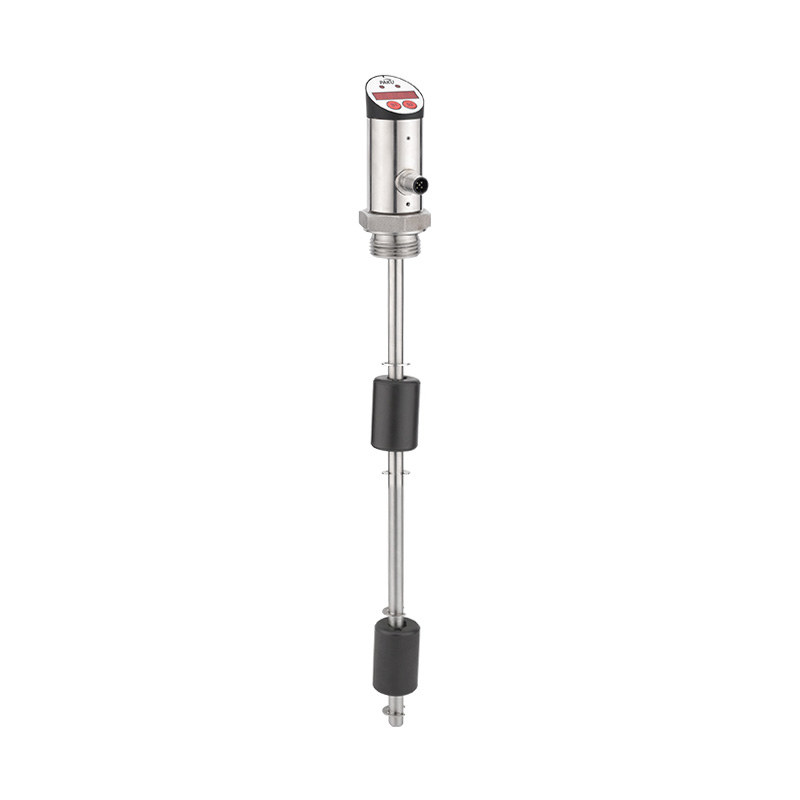

Product 3D Image Get couponsSensor de Interruptor de Nivel Integrado con Pantalla Electrónica de Temperatura – LF60D
Product introduction
La serie LF60D utiliza un sensor de alta precisión para la medición de temperatura. La señal es procesada por el circuito posterior y convertida en una señal eléctrica industrial estándar para salida y visualización.
El flotador contiene un interruptor de lengüeta (reed switch) instalado dentro de un tubo sellado de acero inoxidable no magnético. Un anillo magnético en forma de aro está incrustado en el flotador. A medida que el flotador sube o baja con el nivel del líquido, acciona o libera el interruptor de lengüeta dentro del tubo de acero inoxidable, generando así una señal de interruptor.
Diseño de carcasa totalmente metálica
Equipado con pantalla digital LED de alto brillo, lo que hace que el producto sea adecuado para diversas aplicaciones industriales
Diseño de doble botón y menú fácil de usar para un manejo más sencillo
Múltiples métodos de conexión para satisfacer diversas necesidades de instalación específicas
Cabezal de visualización giratorio 330° para asegurar el mejor ángulo de visión en diferentes condiciones de instalación
Aplicaciones del producto
Parámetros técnicos
Diagrama de cableado
Dibujo dimensional
Tabla de selección
Alimentación / Farmacéutica
Centrales eléctricas
Petroquímica
Pulpa / Papel
Tratamiento de aguas
Calderas
Rango de medición: Definido por el usuario
Medio medido: Líquidos corrosivos compatibles con acero inoxidable 304
Resistencia a la presión: 50 bar
Densidad del medio: ≥ 0,7 g/cm³
Tensión de alimentación: 12...30 V CC
Consumo de corriente sin carga: Máx. 30 mA a 24 V CC
Salida de conmutación:
Tipo de salida: PNP o NPN, normalmente abierto / normalmente cerrado configurable
Corriente de salida S1, S2: < 500 mA
Tiempo de respuesta: < 10 ms
Salida analógica tipo corriente:
Precisión: ≤ ±0,5% del rango
Tipo de salida: 4...20 mA configurable
Carga RA: ≤ 0,5 kΩ
Linealidad: ≤ 1,5% del rango
Protección de cableado: Protección contra polaridad inversa, sobrecarga y cortocircuito
Pantalla:
Diseño: LED rojo de 4 dígitos, 8 mm, alto brillo
Rango de visualización: 999...9999
Precisión de temperatura: ≤ ±0,5% del rango
Estabilidad (deriva anual): ≤ ±0,3% del rango
Temperatura:
Temperatura del medio: -20...80°C (rango especial personalizable)
Temperatura ambiente: -20...80°C
Temperatura de almacenamiento: -30...80°C
Materiales:
Carcasa de la pantalla: Plástico de ingeniería
Cuerpo: Acero inoxidable 304
Partes en contacto con el medio: Acero inoxidable 304
Flotador: Acero inoxidable 304 o NBR (personalizable)
Nivel de protección: IP56
Conexión de salida: Conector M12x1
| LF60D- | A | P | A | A | 1 | S | L1 | F | L2 | N | B | specification | ||||||
| LF60D- | LF60D series electronic temperature display liquid level | |||||||||||||||||
| A | 2 temperature switches +1 liquid level switches | |||||||||||||||||
| B | 1 temperature switch +1 temperature analog 4-20mA output |
|||||||||||||||||
| C | 1 temperature switch +1 temperature analog 1-5V output +1 liquid level switching quantity |
|||||||||||||||||
| D | 1 temperature analog 4-20mA output +2 liquid level | |||||||||||||||||
| E | 1 temperature analog 1-5V output +2 liquid level | |||||||||||||||||
| F | 2 temperature switches +2 liquid level switches | |||||||||||||||||
| P | PNP output | |||||||||||||||||
| N | NPN output | |||||||||||||||||
| A | Range 0... 100 ℃ | |||||||||||||||||
| B.. | Customize the range, e.g. -0... 120℃, selection: C0... 120 | |||||||||||||||||
| A | Thread connection with external thread | |||||||||||||||||
| B | flanged joint | |||||||||||||||||
| C | Sanitary chuck connection | |||||||||||||||||
| 1 | Interface thread: G1 | |||||||||||||||||
| Custom thread | ||||||||||||||||||
| S | M12*1 connector (standard with 2 meters wire) | |||||||||||||||||
| L1 | Alarm point: L1= mm (unit) | |||||||||||||||||
| N | The liquid level is normally open for output | |||||||||||||||||
| F | The liquid level is normally closed for output | |||||||||||||||||
| L2 | Alarm point: L2= mm (unit) | |||||||||||||||||
| N | The liquid level is normally open for output | |||||||||||||||||
| F | The liquid level is normally closed for output | |||||||||||||||||
| B | Float material: NBR | |||||||||||||||||
| X | Float material: 304 stainless steel | |||||||||||||||||
| G | Float material: high temperature resistant | |||||||||||||||||
| S | Special customization (corrosion resistance) | |||||||||||||||||
| * The selection table is only available for parameter selection, and the corresponding code is delivered. | ||||||||||||||||||
