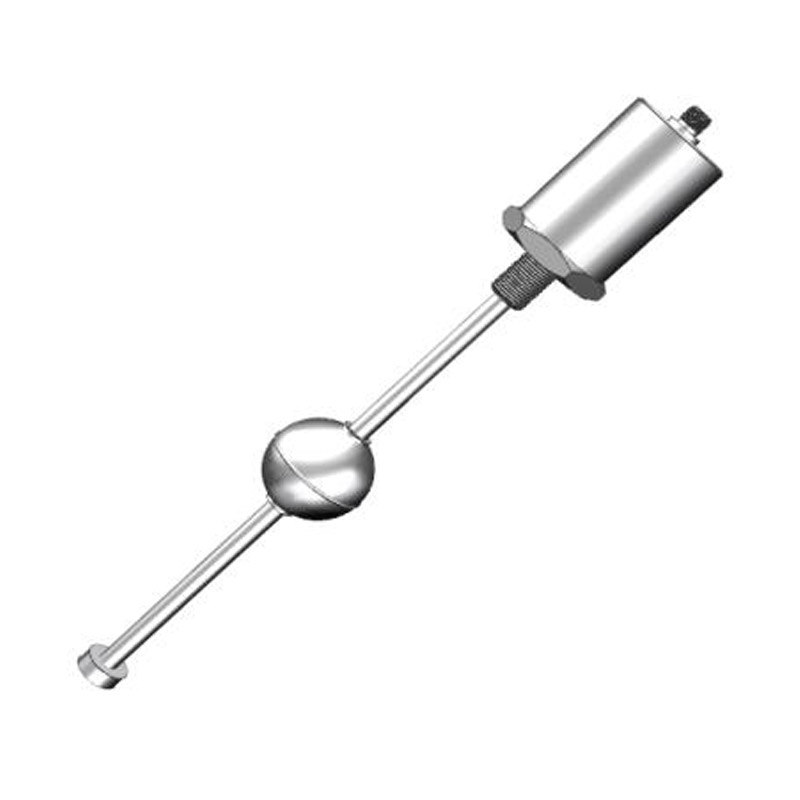

Product 3D Image Get couponsSensor de Desplazamiento (Nivel de Flotador) de Ultra Alta Precisión – LF700
Product introduction
La serie de sensores de desplazamiento LF700 calcula la posición precisa del punto de intersección de dos campos magnéticos detectando el tiempo de la señal de pulso de deformación generada en dicho punto.
Un campo magnético es generado por el pulso de excitación proveniente de los componentes electrónicos del compartimento electrónico del sensor. Este pulso de excitación produce un campo magnético que viaja a lo largo del cable guía de ondas, fabricado con material de alta magnetostricción, ubicado dentro de la varilla de medición del sensor, desplazándose desde el extremo electrónico hasta el extremo final a la velocidad de la luz.
Cuando se encuentra con un campo magnético permanente (generalmente, un imán permanente montado en la parte móvil cuya posición se desea detectar), debido al fenómeno magnetostrictivo, el cable guía de ondas genera un pulso mecánico de deformación en el punto de intersección. Este pulso viaja de regreso a lo largo del cable guía hasta el compartimento electrónico a la velocidad del sonido, siendo detectado por el circuito de detección en dicho compartimento.
Por lo tanto, el tiempo entre el envío de una onda de pulso activa y la recepción de una onda de pulso de deformación corresponde al tiempo que tarda el sonido en recorrer el cable guía (aquí se desprecia el tiempo de recorrido de la onda activa, ya que solo afecta el resultado en un 0,0001 %). Conociendo la velocidad del sonido (valor fijo de 3000 m/s) y el tiempo de transmisión, la distancia se determina de forma natural.
Cuando el imán permanente se desplaza a una nueva posición, se repite la medición descrita.
De este modo, el sensor de desplazamiento magnetostrictivo ofrece ventajas como alta precisión, respuesta rápida, baja histéresis, alta fiabilidad, funcionamiento sin contacto, larga vida útil, gran estabilidad, fácil instalación, sin necesidad de recalibración y sin mantenimiento periódico, lo que lo hace ampliamente utilizado en campos de medición de alta precisión.
Parámetros técnicos
Dibujo dimensional
Tabla de selección
Predeterminación y retroalimentación de posición del pistón en cilindros hidráulicos servo.
Predeterminación y retroalimentación de posición del pistón en cilindros neumáticos servo.
Predeterminación y retroalimentación de posición en maquinaria de rectificado.
Predeterminación y retroalimentación de posición en máquinas herramienta de fundición y forja.
Predeterminación y retroalimentación de posición en otras maquinarias, como fresadoras tipo pórtico.
Predeterminación y retroalimentación de posición de cilindros en rozadoras, tuneladoras y maquinaria minera de carbón.
Predeterminación y retroalimentación de posición de cilindros en maquinaria de elevación de ingeniería.
Predeterminación y retroalimentación de posición de cilindros en maquinaria de plantas siderúrgicas, como laminadores.
Predeterminación y retroalimentación de posición de cilindros en máquinas de moldeo por soplado.
Predeterminación y retroalimentación de posición de cilindros en máquinas de moldeo por inyección.
Regulación ferroviaria y de puentes.
Detección de nivel de agua, control de compuertas.
Predeterminación y retroalimentación de posición en maquinaria para madera.
Predeterminación y retroalimentación del nivel en tanques de petróleo.
Predeterminación y retroalimentación del nivel en recipientes químicos.
Sistemas de tratamiento de agua potable y aguas residuales.
Sistemas geodésicos; predeterminación y retroalimentación de apertura de válvulas.
Medición de nivel en tanques de petróleo.
Presión máxima: 5 bar
Rango de medición: 50~3000 mm (estructura de varilla rígida), más de 5000 mm (estructura de varilla flexible)
Error de linealidad: ≤0,05 % FS
Precisión de repetición: ≤0,0005 % FS
Resolución: ≤0,001 %
Histéresis: ≤0,001 % FS
Estabilidad térmica: ≤0,002 %/°C
Tensión de funcionamiento: +12 VCC – +24 VCC
Corriente de funcionamiento: ≤16 mA
Presión de trabajo: presión continua de 35 MPa (productos serie MTLl)
Temperatura de funcionamiento:
T1: -20~+55 °C
T2: -40~+85 °C
T3: -50~+125 °C
Grado de protección: IP67, IP68 (opcional)
Marcado a prueba de explosión: Ex DII BT5, Exia II CT5 (se debe seleccionar uno de los dos); se puede personalizar según solicitud del cliente.
Métodos de salida:
Voltaje: 0–5 V, 0–10 V
Corriente: 4–20 mA, 0–20 mA
Digital: RS485, Mudbus, Canbus, SSI
| LF700- | A | L | N | 1 | C | 1 |
Detalle |
||||
| LF700- | Sensor de Desplazamiento (Nivel de Flotador) de Ultra Alta Precisión Serie LF700 | ||||||||||
| A | Tipo de varilla de desplazamiento | ||||||||||
| B | Tipo con deslizador estándar | ||||||||||
| C | Tipo con deslizador de riel guía | ||||||||||
| D | Tipo de nivel de flotador | ||||||||||
| E | Tipo empotrado de alta presión con montaje en brida | ||||||||||
| F | Tipo con deslizador suspendido | ||||||||||
| G | Tipo empotrado de alta presión | ||||||||||
| H | Tipo empotrado desmontable de alta presión | ||||||||||
| I | Tipo de nivel de flotador desmontable | ||||||||||
| L | Carrera efectiva (mm): 50–20000 (Para más de 5 m se recomienda varilla de medición flexible) |
||||||||||
| N | El anillo magnético se desplaza del compartimento electrónico al extremo final – el valor aumenta | ||||||||||
| S | El anillo magnético se desplaza del compartimento electrónico al extremo final – el valor disminuye | ||||||||||
| 1 | Señal de salida: corriente 4–20 mA | ||||||||||
| 2 | Señal de salida: corriente 0–20 mA | ||||||||||
| 3 | Señal de salida: voltaje 0–5 V | ||||||||||
| 4 | Señal de salida: voltaje 0–10 V | ||||||||||
| 5 | Señal de salida: RS485 | ||||||||||
| 6 | Señal de salida: Canbus | ||||||||||
| 7 | Señal de salida: Mudbus | ||||||||||
| 8 | Señal de salida: SSI | ||||||||||
| A | Prensaestopas estanco | ||||||||||
| B | Conector de aviación estanco | ||||||||||
| C | Conector Hirschmann | ||||||||||
| 1 | Tipo estándar | ||||||||||
| 2 | Tipo a prueba de explosión | ||||||||||
| A | Tipo roscado | ||||||||||

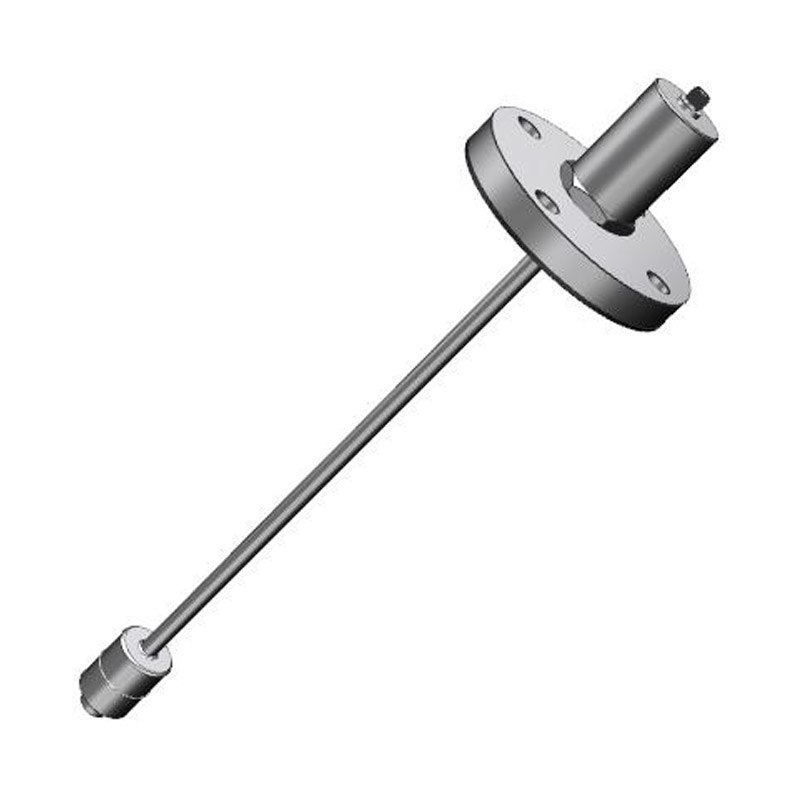

| B | Tipo con brida | ||||||||||
| * La tabla de selección es solo para la elección de parámetros; los productos se envían según los códigos correspondientes a los parámetros. | |||||||||||
