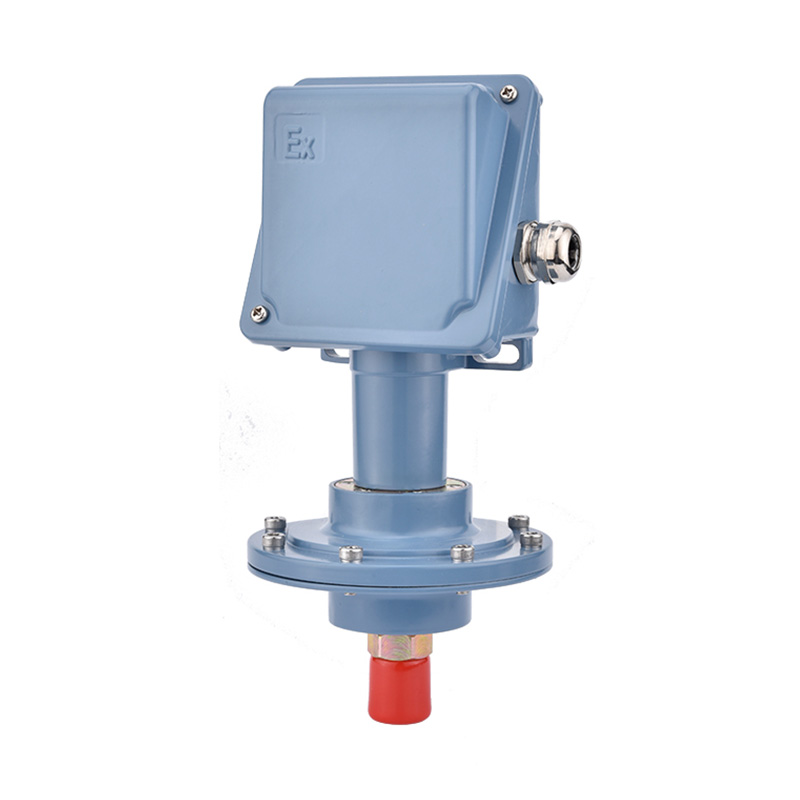

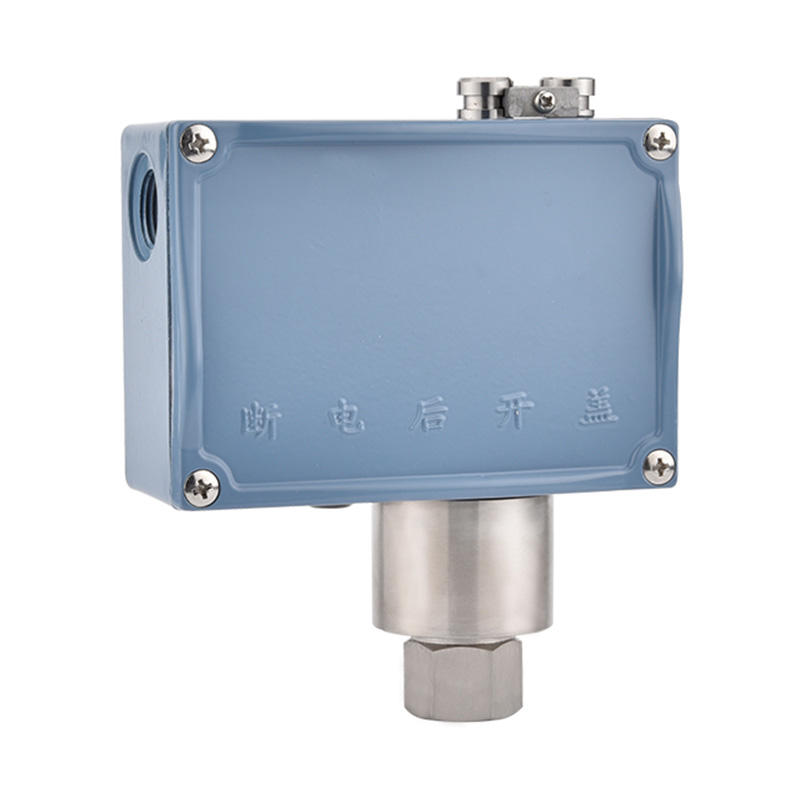

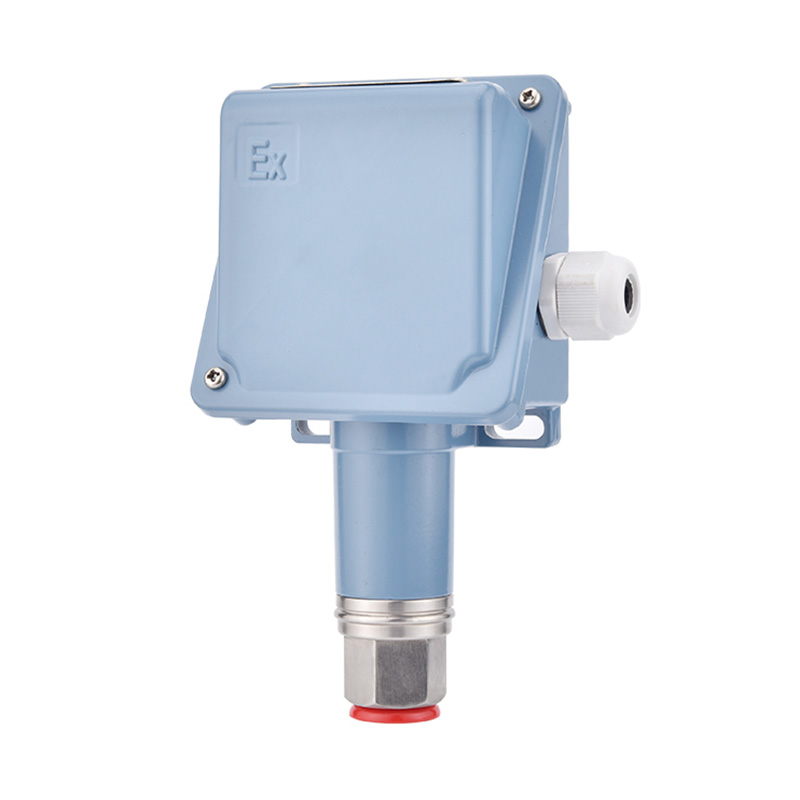

Presostato de vacío PN40D

Si tiene alguna pregunta adicional, por favor llame al +86-021-37566990 o complete el formulario de consulta.

Obtenga cupones

Presostato de vacío PN40D

Introducción del producto

El controlador utiliza elementos sensores de presión de tipo diafragma, fuelle, pistón y tubo de resorte. El tipo común se puede utilizar para la corrosión de elementos sensores de presión de gas, líquido o vapor, entre otros medios, para lograr un control automático de la presión. La marca de protección contra explosiones de los productos a prueba de explosiones es Exed11CT6, que se utiliza para el control automático de la presión en mezclas de gases explosivos de clase T1 a T6 de 11A, 11B y 11C, donde el gas, el líquido o el vapor no tienen efecto corrosivo sobre los elementos sensores de presión. El valor de ajuste del controlador se ajusta dentro del rango de -0,1 a 40 MPa. La presión de trabajo es 1,5 veces superior al rango.

Parámetro principal Tabla de rangos Las dimensiones se muestran en la Figura 1. Tipo A Tabla de selección
  De tamaño ordinario tipo a prueba de explosiones
Viscosidad de trabajo ≤10-3 m2/s ≤10-3 m2/s
elemento de conmutación microinterruptor microinterruptor
clasificación anti-riesgos   EXedl CT6
clase de protección del recinto IP67 IP67
temperatura ambiente -25℃ ...80℃ -25℃ ...80℃
vida útil 105 bucles 105 bucles
F-WFS < Máx. ·2 g < Máx. ·2 g
carga nominal Vmáx.=380 V máx.=5 A Vmáx.=380 V máx.=5 A
Renaturalización del error ≤1,0% ≤1,0%
Rango de código capacidad de alcance         MPa de movimiento lento presión de trabajo Proteger la
presión
K101 -100...0 kPa 1,69-3,4 kPa 75 bares     90 bares
K050 -5...0 kPa 0,22-0,27 kPa 1500 mbar 2500 mbar
K100 -10...0 kPa 0,22-0,27 kPa 1500 mbar 2500 mbar
K0505 -50...0 kPa 1,69-3,4 kPa 1500 mbar 2500 mbar
K010 -1...0 kPa 0,02-0,07 kPa 1500 mbar 2500 mbar

PN40D- K101 B G2H X M2 A especificación
PN40D-                 Presión de vacío serie PN40D
A1                 Modelo A con escala de visualización
A2                 El modelo A no tiene pantalla
B                 B
  K101               El modelo A no tiene
escala de visualización
  K050               Rango: - 5... 0KPa
  K100               Rango: -- 10... 0KPa
  K...               Consulte la tabla de rangos,
también puede personalizar el
  C               Material del diafragma: 316L
  D               Material del diafragma: NBR
  F               Material del diafragma: 304
    A             antiexplosión
    B             No os amotinéis
                SPDT (unipolar y doble
tiro)
                DPDT (bipolar y doble
tiro): la histéresis no es
ajustable
                La histéresis no es ajustable.
                Histéresis ajustable, máxima
Interfaz de presión G4K       Rosca interna de interfaz: G1/4
M2H       Hilo externo de la interfaz:
G2H       Hilo externo de la interfaz:
G4H       Hilo externo de la interfaz:
N2H       Hilo externo de la interfaz:
N4H       Hilo externo de la interfaz:
materiales X     acero inoxidable 304
XL     acero inoxidable 316 l
interfaz eléctrica M8   Interfaz: M18 * 1.5
M2   Interfaz: M20 * 1.5
G2   Interfaz: G1/2
G4   Interfaz: G1/4
N4   Interfaz: NPT1/4
N2   Interfaz: NPT1/2
N3   Interfaz: NPT3/4
Tabla de parámetros de temperatura media A Menos de 180 ℃
B Menos de 450 ℃
C temperatura normal
 * Rango personalizable.
 * Rosca personalizable, H para rosca externa, K para rosca interna.
 * La tabla de selección solo está disponible para la selección de parámetros y se entrega el código correspondiente.
