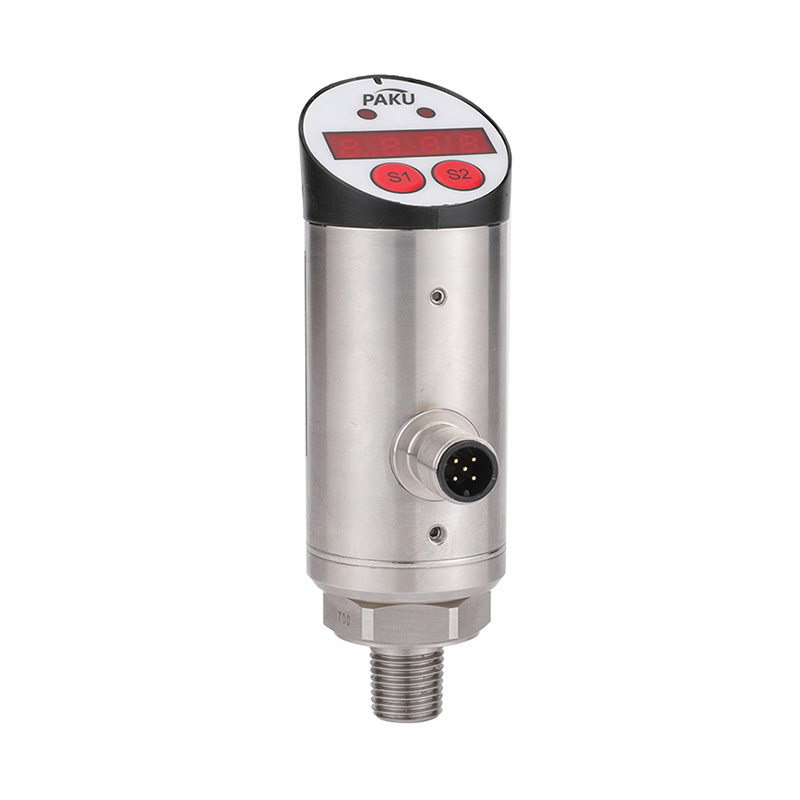

Obtenga cuponesSensor de presión digital electrónico resistente a impactos de alta frecuencia - PN80A
Introducción del producto
Los sensores de presión electrónicos de la serie PN80A incorporan un núcleo de vidrio microfundido para garantizar alta precisión y durabilidad. Cuentan con pantalla in situ y pantalla digital LED para mostrar la presión en tiempo real o configurar el menú.
Rango máximo de medición: -1...600 bar. El LED digital muestra el valor de la presión y el estado del interruptor. El menú permite configurar el punto de conmutación, el punto inicial y final de la salida analógica, la función de salida, la función de memoria y la función de visualización, evitando así la necesidad de realizar ajustes in situ. Alta fiabilidad; la salida se puede usar directamente con un PLC. Conector de bloqueo M12 para una fácil conexión y desconexión, con alto nivel de protección. Puede medir presión positiva o negativa.
Con salidas de conmutación y analógicas, este sensor puede utilizarse como presostato y transmisor de presión.
Parámetros técnicos
Diagrama de cableado
Dibujo dimensional - Tipo roscado
Dibujo dimensional - Tipo diafragma al ras
Tabla de selección
Fuente de alimentación: 12...30 Vcc
Núcleo de silicio difuso de alta precisión
Consumo de corriente sin carga: Máx. 30 mA, alimentado por 24 Vcc
Salida de conmutación:
Tipo de salida: PNP, NPN opcional; normalmente abierto/normalmente cerrado configurable
S1, S2 Corriente de salida: <500 mA
Tiempo de respuesta: <10 ms
Precisión de conmutación: ≤±0,5 % FS
Salida analógica (corriente): ≤±0,5 % FS
Tipo de salida: 4...20 mA configurable
Carga RA: ≤0,5 KOhm
Linealidad: ≤0,5 % FS
Clase de protección: IP56
Protección del cableado: Polaridad inversa, sobrecarga, protección contra cortocircuitos
Pantalla:
Diseño: LED rojo de 4 dígitos, 8 mm de alto brillo
Rango de visualización: 999...9999
Estabilidad (deriva anual): ≤±0,3 % FS
Temperatura:
Temperatura del medio: -20...85 ℃
Temperatura ambiente: -20...80 ℃
Materiales:
Carcasa de la pantalla: Plástico de ingeniería
Cuerpo: Acero inoxidable 304
Piezas húmedas: Acero inoxidable 304
Conexión del cable: Conector M12x1
Parte de la pantalla y Pieza hexagonal giratoria 330°
Compensación de temperatura
|
Alfiler |
Color del cable |
Señal |
| 1 | Marrón | 24 V |
| 2 | Blanco | Interruptor 2 |
| 3 | Azul | Tierra |
| 4 | Negro | Interruptor 1 |
| 5 | Gris | mamá |
| PN80A- | P | Z | A | G4 | H | D | Q | B | Tabla de selección de modelos (detallada) | ||||||||||
| PN80A- | Sensor de presión digital electrónico resistente a impactos de alta frecuencia serie PN80A | ||||||||||||||||||
| P | Salida PNP | ||||||||||||||||||
| N | Salida NPN | ||||||||||||||||||
| Z | Presión positiva | ||||||||||||||||||
| F | Presión negativa | ||||||||||||||||||
| A | Rango de ajuste: -1.. 1 bar o 0.. 1 bar | ||||||||||||||||||
| B | Rango de ajuste: -1...2 bar o 0...2 bar | ||||||||||||||||||
| C | Rango de ajuste: -1...5 bar o 0...5 bar | ||||||||||||||||||
| D | Rango de ajuste: 0...10 bar | ||||||||||||||||||
| E | Rango de ajuste: 0...25 bar | ||||||||||||||||||
| F | Rango de ajuste: 0...100 bar | ||||||||||||||||||
| G | Rango de ajuste: 0...160 | ||||||||||||||||||
| H | Rango de ajuste: 0...250 bar | ||||||||||||||||||
| I | Rango de ajuste: 0...400 bar | ||||||||||||||||||
| J | Rango de ajuste: 0...600 bar | ||||||||||||||||||
| K | Rango personalizado, p. ej. 300 bar | ||||||||||||||||||
| G4 | Conexión de rosca: G1/4 | ||||||||||||||||||
| G2 | Conexión de rosca: G1/2 | ||||||||||||||||||
| K5 | Conexión de abrazadera (diámetro exterior 50,5 mm) (rango máximo 16 bar) | ||||||||||||||||||
| P | Conexión de diafragma al ras | ||||||||||||||||||
| Hilo personalizado | |||||||||||||||||||
| H | Hilo externo | ||||||||||||||||||
| K | Rosca interna | ||||||||||||||||||
| A | 1 salida de conmutación | ||||||||||||||||||
| B | 2 salidas de conmutación | ||||||||||||||||||
| C | 1 salida analógica 4-20 mA | ||||||||||||||||||
| D | 1 salida conmutada + 1 salida analógica 4-20 mA | ||||||||||||||||||
| E | 2 salidas conmutadas + 1 salida analógica 4-20 mA | ||||||||||||||||||
| F | 2 Conmutaciones + 1 Salida Analógica 1-5V | ||||||||||||||||||
| G | 2 Conmutaciones + 1 Salida Analógica 0-10 V | ||||||||||||||||||
| Q | Conector M12*1 | ||||||||||||||||||
| B | Sin amortiguador, sin radiador | ||||||||||||||||||
| Z | Amortiguador opcional | ||||||||||||||||||
| S | Radiador opcional | ||||||||||||||||||
| * Si se necesita acero inoxidable 316L, indíquelo en las observaciones * La tabla de selección de modelos es solo para la selección de parámetros, la entrega final de fábrica se basa en el código de parámetro * El rango de presión máxima del tipo de diafragma de descarga es de 160 bar |
|||||||||||||||||||
