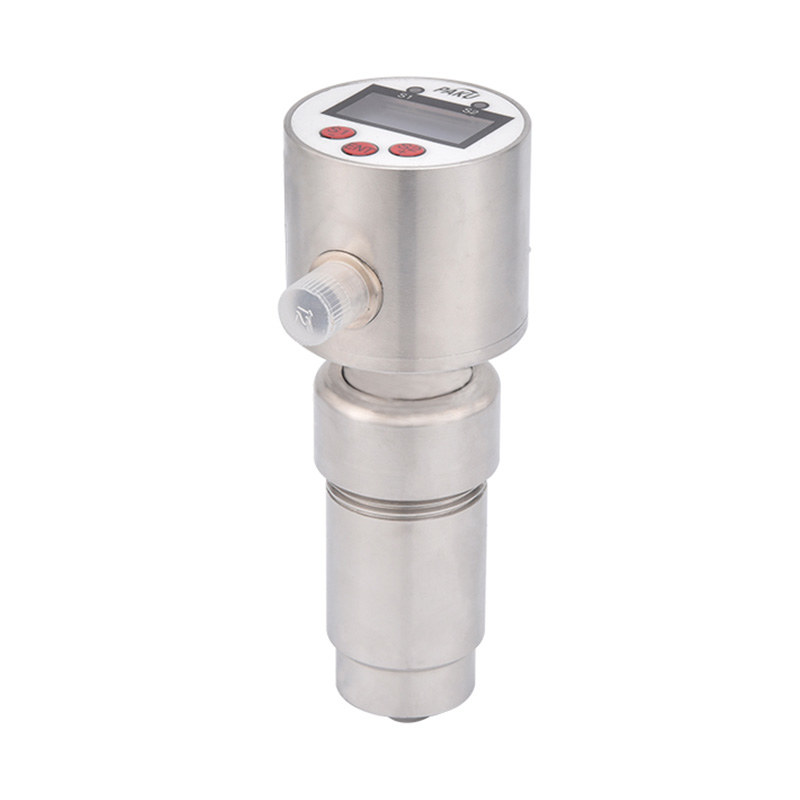

Sensor integrado de caudal y temperatura para impulsor SN52D

Anterior:
Siguiente:

Introducción del producto

El sensor de caudal de la serie SN52D, con rotor de paletas, es también un interruptor inteligente de caudal y temperatura. Se trata de un sensor compacto, de fácil instalación y configuración. Gracias a su circuito inteligente integrado, permite configurar libremente los límites de alarma de caudal y temperatura, así como la monitorización remota de las condiciones de caudal y temperatura en tiempo real. Todos los parámetros se pueden configurar fácilmente en el propio sitio de instalación. El rotor de paletas mide el caudal del fluido, y la temperatura se procesa mediante el circuito inteligente para obtener una salida programable.

Salida de pulso por efecto Hall, con tecnología PNP/NPN de colector abierto y alta capacidad de conducción.
Alta resistencia a la corrosión química.
Grado de protección IP65, apto para entornos hostiles.
Tipo de instalación por inserción, fácil de instalar.
Gran estabilidad y alta resistencia a interferencias.
Alta fiabilidad y funcionamiento sin mantenimiento.

Diagrama de cableado Diagrama esquemático del panel Dibujo de dimensiones Indicadores técnicos Tabla de selección

Aguja Cable Señal
1 Blanco

Flujo mA
2 Marrón 24 V+
3 Verde Temperatura mA
4 Amarillo

Alarma de baja temperatura T1
5 Gris

Alarma de temperatura alta T2
6 Rosa

Alarma de flujo alto F2
7 Azul Tierra
8 Rojo

Alarma de flujo bajo F1



Rango de velocidad de flujo

0,15～6 m/s

Rango de diámetro de tubería

DN10-DN32

Voltaje de la fuente de alimentación

CC 5～24 V

Precisión de repetibilidad/Precisión de linealidad

±1,5 % FS



Temperatura y presión



Cuerpo de PP

12,5 bar a 25 ℃, 5 bar a 90 ℃

Cuerpo de PVDF: 14,0 bar a 25 ℃, 1,7 bar a 100 ℃

Cuerpo de PVDF

14,0 bar a 25 ℃, 5 bar a 100 ℃



Partes mojadas







Cuerpo del sensor

POM/Aluminio/Acero inoxidable

Junta tórica

FPM/EPDM

Impulso

PVDF

Cojinete / Eje

Cerámica de zirconio (ZrO₂) de alta temperatura
SN52D- A P 1 A A B 1 0-100 A

Detallado
SN52D-

Sensor integrado de caudal y temperatura del impulsor de la serie SN52D
  A

Diámetro de la tubería: DN10
  B
C

Diámetro de la tubería: DN15

Diámetro de la tubería: DN20
  D

Diámetro de la tubería: DN25
  E
DN

Diámetro de la tubería: DN32

Especifique el diámetro de la tubería al realizar el pedido.
    P
N

Salida PNP

Salida NPN
      1

Conexión de rosca interna
      2 A

Conexión de rosca externa

Material del impulsor: PVDF
          A

Eje: ZrO₂
            A
B

Material de exhibición: POM

Material de la pantalla: aluminio
            C 1

Material de la pantalla: acero inoxidable

Material del cuerpo: POM
              2

Material del cuerpo: PVC
              3
4

Material del cuerpo: Aluminio

Material del cuerpo: acero inoxidable
                ...

Rango de temperatura personalizado: 0–100 ℃
                  A
B

2 salidas de interruptor de flujo

2 salidas de interruptor de temperatura + 1 salida de temperatura de 4 a 20 mA


C

D
​



2 salidas de interruptor de flujo + 1 salida de flujo de 4-20 mA

1 Salida de temperatura de 4 a 20 mA
                  E

1 Salida de flujo de 4 a 20 mA
                  F
G

2 salidas analógicas de 4-20 mA (temperatura, caudal)

4 salidas de conmutación (temperatura, flujo)
                  H

4 salidas de conmutación (temperatura, flujo) + 2 salidas analógicas
                    1
2

Tipo en línea (rosca interna/externa opcional)

Tipo de inserción (tamaño mínimo de tubería soldada DN10)
*La tabla de selección es solo para la configuración de parámetros. La producción en fábrica se basa en la asignación de parámetros a código.
