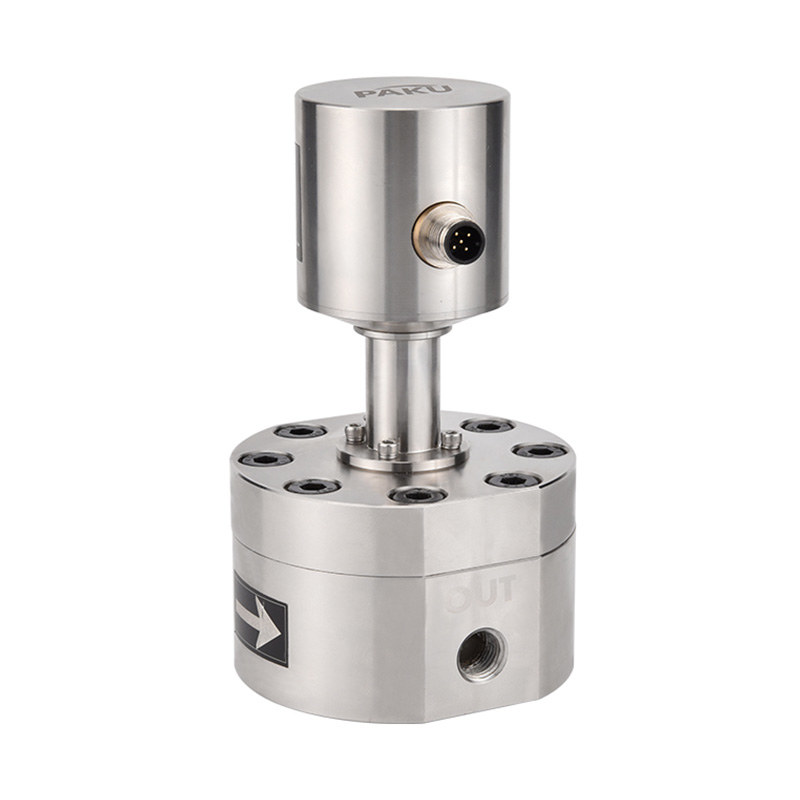

Obtenga cuponesSensor de caudal de engranaje ovalado micro-SN54
Introducción del producto
El sensor de caudal SN54, con su sistema de engranajes elípticos dobles, realiza un cálculo volumétrico de alta precisión del fluido que circula a través de él, permitiendo así la medición de fluidos en pequeñas cantidades. Se trata de un nuevo tipo de sensor volumétrico de caudal, ideal para la medición precisa, continua o intermitente, del caudal de líquidos en tuberías.
-Salidas de conmutación analógicas duales
-Selección PNP/NPN
-Pantalla LCD
-Monitorización de alta precisión
-Medición cuantitativa precisa
-Amplia gama de aplicaciones con diferentes tipos de fluidos
-No se ve afectado por las fluctuaciones de presión del fluido
Aplicaciones del producto
Parámetros técnicos
Diagrama de cableado
Dibujo de dimensiones
Diagrama del panel
Tabla de selección
Ampliamente utilizado en diversas industrias para la medición precisa de bajo caudal. Medios aplicables: combustibles aditivos, tanques de flotación para el tratamiento de agua, inhibidores de corrosión, catalizadores, emulsionantes, aceites, grasas, especias, adhesivos, solventes, tintas y pesticidas, y otros componentes de medios de alta viscosidad. Las industrias de aplicación incluyen la automotriz, la aeronáutica, la minería, la energía eléctrica, la química, la farmacéutica, la alimentaria, la de pinturas, la petrolera, la protección ambiental, la impresión y otras diversas.
- Carcasa de acero inoxidable/aluminio disponible.
- Transmisión de control de señal digital.
| Rango de medición | Consulte la tabla de parámetros para obtener más detalles. | |||
| Señal de salida | 4-20 mA/impulso | |||
| Precisión de la medición | 0,5 % FS | |||
| Repetibilidad | 0,1 % FS | |||
| Fuente de alimentación | 24 V CC | |||
| Temperatura media | -30...80 ℃ (personalización de alta temperatura 150 ℃) | |||
| Resistencia a la presión del material | Aluminio: Presión estándar 100 bar Acero inoxidable: Presión estándar 200 bar Acero inoxidable: Resistencia a la presión personalizada 420 bar |
|||
| Aguja | Cables | Señal |
| 1 | Marrón | Fuente de alimentación |
| 2 | Blanco | Interruptor 2 |
| 3 | Azul | Tierra |
| 4 | Negro | Interruptor 1 |
| 5 | Gris | mA/Pulso P |
| SN54- | D | 1 | X | B | Coeficiente de Ulse ml/P |
Descripción detallada | ||||||||||||||
| SN54- | Sensor de flujo de engranajes elípticos micro serie SN54 | |||||||||||||||||||
| D | 0.5 | Rango: 0,02 - 2 L/min (corresponde a: hembra G1/8, M6) | ||||||||||||||||||
| E | 2.5 | Rango: 0,1-10 L/min (corresponde a: hembra G1/4, M10) | ||||||||||||||||||
| F | 8.5 | Rango: 0,3-30 L/min (corresponde a: hembra G1/2, M12) | ||||||||||||||||||
| F1 | 14.3 | Rango: 0,6-60 L/min (corresponde a: hembra G3/4, M20) | ||||||||||||||||||
| G | 23 | Rango de medición: 0,5-100 L/min (corresponde a: rosca hembra G1, M25) | ||||||||||||||||||
| H | Diseño especial | |||||||||||||||||||
| 1 | 2 salidas conmutadas + 1 analógica 4-20 mA, pantalla local | |||||||||||||||||||
| X | Carcasa de acero inoxidable | |||||||||||||||||||
| L | Carcasa de aluminio | |||||||||||||||||||
| B | Versión estándar | |||||||||||||||||||
| T | Personalización de alta temperatura | |||||||||||||||||||
| P | Presión alta | |||||||||||||||||||
| *Nota: El coeficiente de pulso del medidor de flujo está marcado en el medidor de flujo, generalmente XX ml/pulso. *La tabla de selección es solo para la selección de parámetros, con parámetros correspondientes al código de fábrica. |
||||||||||||||||||||
