Obtenga cuponesSensor de caudal de engranaje ovalado micro-SN55A
Introducción del producto
El sensor de caudal micromecánico SN55A incorpora un sistema de engranajes elípticos dobles, que se acciona por el flujo de líquido en la cámara de medición. Cada diente del engranaje, junto con la pared de la cámara, forma un espacio que contiene un volumen de líquido constante. El caudal se mide contando el número de dientes que el sensor detecta al pasar por la cámara. El sensor SN55A no se ve afectado por la viscosidad del fluido y ofrece una alta precisión y repetibilidad de medición, incluso en los extremos del rango de medición. Es especialmente adecuado para medir fluidos de alta viscosidad.
- Salidas de conmutación analógicas duales
- Selección configurable entre PNP/NPN
- Monitoreo de alta precisión
- Dosificación precisa
- Amplia gama de aplicaciones con diferentes tipos de fluidos
- No sensible a las fluctuaciones de presión
- Carcasa opcional de acero inoxidable/aluminio
- Transmisión de señal digital
Aplicaciones del producto
Descripción técnica
Diagrama de cableado
Dibujo de dimensiones
Tabla de selección
Ampliamente utilizado en diversas industrias para la medición precisa de bajo caudal. Medios aplicables: combustibles aditivos, tanques de flotación para el tratamiento de agua, inhibidores de corrosión, catalizadores, emulsionantes, aceites, grasas, especias, adhesivos, solventes, tintas y pesticidas, y otros componentes de medios de alta viscosidad. Las industrias de aplicación incluyen la automotriz, la aeronáutica, la minería, la energía eléctrica, la química, la farmacéutica, la alimentaria, la de pinturas, la petrolera, la protección ambiental, la impresión y otras diversas.
-Rango de medición: ver tabla de selección
-Señal de salida: pulso
-Precisión de medición: 0,5 por ciento
-Alimentación: 24 Vcc
-Temperatura del medio: -30...80 °C (alta temperatura personalizada: 150 °C)
-Presión estándar: 5 MPa
-Alta presión: 40 MPa (acero inoxidable)

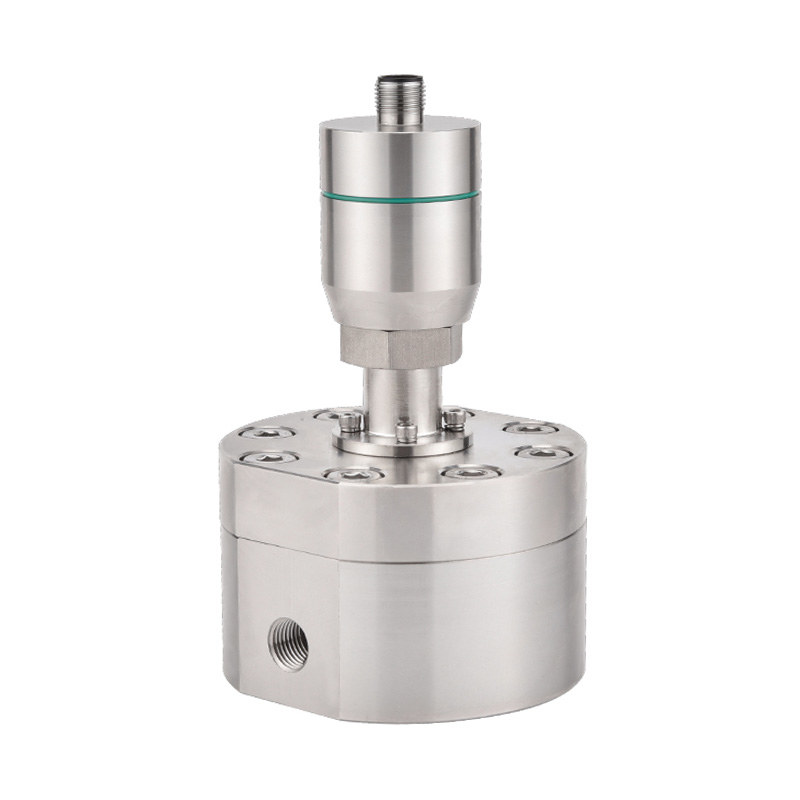

Dibujo acotado 1 (tipo de conector M12)

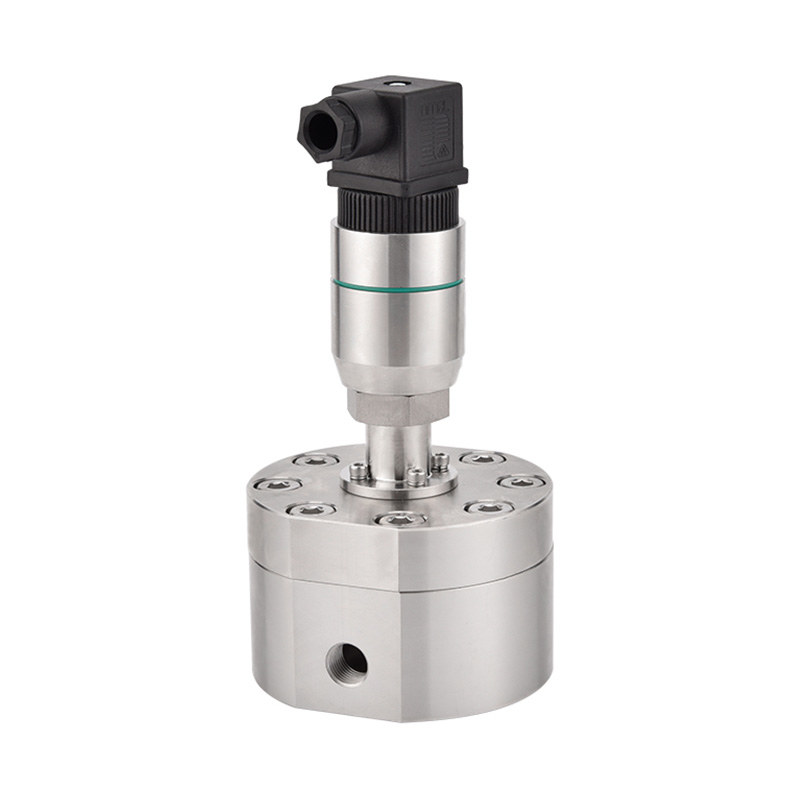

Dibujo acotado 2 (tipo Hirschmann)
| Señal | Aguja |
| Poder positivo | 1 |
| Legumbres | 2 |
| Poder Negativo | 3 |
| SN55A- | B | D | P | X | B | Coeficiente de pulso Ml/P |
Descripción detallada | |||||||||||||||
| SN55A- | Sensor de flujo de engranaje elíptico diminuto serie SN55A | |||||||||||||||||||||
| A | Conectores | |||||||||||||||||||||
| B | Hussman | |||||||||||||||||||||
| C | Tipo compacto (salida de 4-20 mA, la salida de 1-5 V no es opcional) | |||||||||||||||||||||
| E | Sin pantalla LED | |||||||||||||||||||||
| D | 0.5 | Rango: 0,02 - 2L/min (corresponde a: rosca hembra G1/8, M6) | ||||||||||||||||||||
| E | 2.5 | Rango: 0,1-10 L/min (corresponde a: hembra G1/4, M10) | ||||||||||||||||||||
| F | 8.5 | Rango: 0,3-30 L/min (corresponde a: hembra G1/2, M12) | ||||||||||||||||||||
| F1 | 14.3 | Rango: 0,6-60 L/min (corresponde a: hembra G3/4, M20) | ||||||||||||||||||||
| G | 23 | Rango de medición: 1-100L/min (corresponde a: hembra G1, M25) | ||||||||||||||||||||
| H | Diseño especial | |||||||||||||||||||||
| P | Salida de pulso PNP | |||||||||||||||||||||
| N | Salida de pulso NPN | |||||||||||||||||||||
| 4 | Salida de 4-20 mA | |||||||||||||||||||||
| 1 | Salida de 1-5 V | |||||||||||||||||||||
| X | Caja de acero inoxidable | |||||||||||||||||||||
| L | Caja de aluminio | |||||||||||||||||||||
| B | Estándar | |||||||||||||||||||||
| T | Personalización de alta temperatura | |||||||||||||||||||||
| P | Alto voltaje | |||||||||||||||||||||
| * La tabla de selección es solo para la selección de parámetros y se enviará con el código correspondiente al parámetro. | ||||||||||||||||||||||
