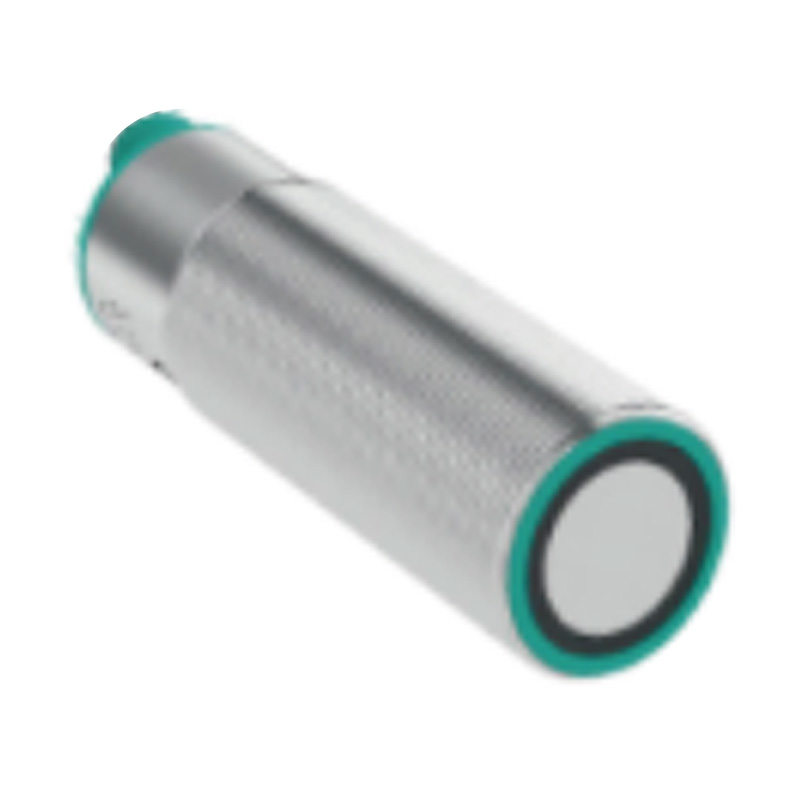

Sensor Ultrasónico - LF91B

PREV: Sensor Ultrasónico – LF91A
NEXT: Sensor Ultrasónico - LF91C

Product introduction

El sensor ultrasónico se compone principalmente de una sección de transmisión, una sección de recepción, una sección de control y una sección de alimentación.
Entre ellas, la sección de transmisión está compuesta por un transmisor y un transductor. El transductor puede convertir la energía generada cuando el chip piezoeléctrico vibra bajo excitación de voltaje en ondas ultrasónicas, que luego son emitidas por el transmisor.
La sección de recepción consiste en un transductor y un circuito de amplificación. El transductor recibe las ondas ultrasónicas reflejadas. Como se produce vibración mecánica al recibir ondas ultrasónicas, el transductor convierte la energía mecánica en energía eléctrica, la cual es amplificada por el circuito de amplificación.
La sección de control gestiona todo el sistema de funcionamiento. Primero controla al transmisor para emitir ondas ultrasónicas, luego controla al receptor para determinar si la señal recibida es la onda ultrasónica que él emitió, y finalmente identifica la intensidad de la señal ultrasónica recibida.
La sección de alimentación suministra energía a todo el sistema. Bajo el efecto de la alimentación y la sección de control, el transmisor y el receptor trabajan en coordinación para cumplir con la función requerida del sensor.

Diagrama de Circuito de Salida por Conmutación Diagrama de Circuito de Salida Analógica Dibujo Dimensional Especificaciones Técnicas / Tabla de Selección de Modelo

Modelo de Producto

LF91B-AD4-H5

LF91B-BD4-H5

LF91B-AD6-H5

LF91B-BD6-H5

LF91B-ADI-H5

LF91B-BDI-H5

LF91B-AD5-H5

LF91B-BD5-H5

LF91B-AD7-H5

LF91B-BD7-H5

LF91B-ADU-H5

LF91B-BDU-H5

Rango de Detección

50...500mm

80...2000mm

50...500mm

80...2000mm

50...500mm

80...2000mm

Zona Ciega

0...50mm

0...80mm

0...50mm

0...80mm

0...50mm

0...80mm

Frecuencia del Transductor

Aprox. 380KHz

Aprox. 180KHz

Aprox. 380KHz

Aprox. 180KHz

Aprox. 380KHz

Aprox. 180KHz

Tiempo de Respuesta

Aprox. 50ms

Aprox. 150ms

Mín. 21ms

Mín. 65ms

Mín. 21ms

Mín. 65ms

Frecuencia de Conmutación (Placa Objetivo Estándar: 100mm × 100mm)

≤10 Hz

≤3.3 Hz

≤7 Hz

≤2.5 Hz

100mm* 100mm

Tipo de Salida

D4: NPN, NO/NC seleccionable

D6: Dos salidas por conmutación PNP, NO/NC seleccionable

DI: Salida de corriente 4..20mA

D5: PNP, NO/NC seleccionable

D7: Dos salidas por conmutación NPN, NO/NC seleccionable

DU: Salida de voltaje 0–10V

Corriente Nominal de Funcionamiento

200mA (protección contra cortocircuito / protección contra sobrecarga)

2×100mA (protección contra cortocircuito / protección contra sobrecarga)

≤900 mW

Voltaje de Funcionamiento

10–30V DC, ondulación 10%

15–30V DC, ondulación 10%

Precisión de Repetición

≤0.5%

≤0. 1%

±0.1% del valor de escala completa

Ajuste de Rango

Ajuste de rango lejano/cercano mediante cable de ajuste

Clase de Protección

IP65

Método de Conexión

H5 (conector M12 de 5 pines) / Cable PVC de 2m

LED amarillo

ENCENDIDO = salida en estado de conmutación; Parpadeando = ajuste

LED rojo

Error en el funcionamiento; Objetivo no detectado durante el ajuste
