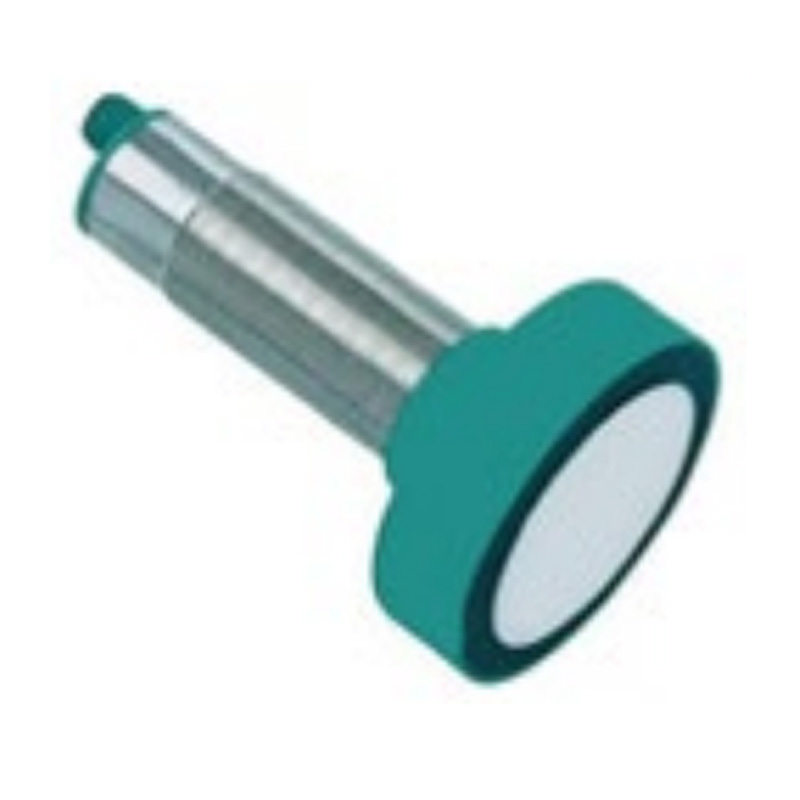

Sensor Ultrasónico - LF91C

PREV: Sensor Ultrasónico - LF91B
NEXT: Sensor Ultrasónico de Nivel de Líquidos (Materiales) - LF650

Product introduction

El sensor ultrasónico se compone principalmente de la sección de transmisión, la sección de recepción, la sección de control y la sección de alimentación.
La sección de transmisión está compuesta por un transmisor y un transductor. El transductor convierte la energía generada por la vibración del chip piezoeléctrico bajo excitación de voltaje en ondas ultrasónicas, y el transmisor emite las ondas ultrasónicas generadas.
La sección de recepción consiste en un transductor y un circuito de amplificación. El transductor recibe las ondas ultrasónicas reflejadas, y debido a la vibración mecánica causada por la recepción de las ondas ultrasónicas, el transductor puede convertir la energía mecánica en energía eléctrica, la cual luego es amplificada por el circuito de amplificación.
La sección de control gestiona todo el sistema de funcionamiento: primero controla al transmisor para emitir ondas ultrasónicas, luego gestiona al receptor para determinar si la onda ultrasónica recibida fue emitida por sí mismo, y finalmente identifica la intensidad de la onda ultrasónica recibida.
La sección de alimentación es el dispositivo de energía para todo el sistema. Bajo la gestión de la alimentación y la sección de control, el transmisor y el receptor trabajan juntos para lograr las funciones requeridas del sensor.

Diagrama de Circuito de Salida por Conmutación Diagrama de Circuito de Salida Analógica Dibujo Dimensional Especificaciones Técnicas / Tabla de Selección de Modelo

Modelo de Producto

LF91C-AD4-H5

LF91C-BD4-H5

LF91C-AD6-H5

LF91C-BD6-H5

LF91C-ADI-H5

LF91C-BDI-H5

LF91C-AD5-H5

LF91C-BD5-H5

LF91C-AD7-H5

LF91C-BD7-H5

LF91C-ADU-H5

LF91C-BDU-H5

Rango de Detección

200...4000mm

350...6000mm

200...4000mm

350...6000mm

200...4000mm

350...6000mm

Zona Ciega

0...200mm

0...350mm

0...200mm

0...350mm

0...200mm

0...350mm

Frecuencia del Transductor

Aprox.85KHz

Aprox.65KHz

Aprox.85KHz

Aprox.65KHz

Aprox.85KHz

Aprox.65KHz

Tiempo de Respuesta

Aprox.25ms

Aprox.650ms

Mín. 145ms

Mín. 285ms

Mín. 145ms

Mín. 285ms

Frecuencia de Conmutación (Placa Objetivo Estándar: 100mm × 100mm)

≤1.5 Hz

≤0.8Hz

≤1 Hz

≤0.5 Hz

100mm* 100mm

Tipo de Salida

D4: NPN, NO/NC seleccionable

D6: Dos salidas por conmutación PNP, NO/NC seleccionable

DI: Salida de corriente 4..20mA

D5: PNP, NO/NC seleccionable

D7: Dos salidas por conmutación NPN, NO/NC seleccionable

DU: Salida de voltaje 0–10V

Corriente Nominal de Funcionamiento

200mA (protección contra cortocircuito / protección contra sobrecarga)

2×100mA (protección contra cortocircuito / protección contra sobrecarga)

≤900 mW

Voltaje de Funcionamiento

10–30V DC, ondulación 10%

Precisión de Repetición

≤0.5%

≤0. 1%

±0.1% del valor de escala completa

Ajuste de Rango

Ajuste de rango lejano/cercano mediante cable de ajuste

Clase de Protección

IP65

Método de Conexión

H5 (conector M12 de 5 pines) / Cable PVC de 2m

LED verde

Siempre encendido: con alimentación
Parpadeando: objetivo detectado en modo de ajuste

LED amarillo

Parpadeando: indicación del estado de conmutación
En modo de ajuste: objetivo detectado

LED rojo

Siempre encendido: error
Parpadeando: objetivo no detectado
