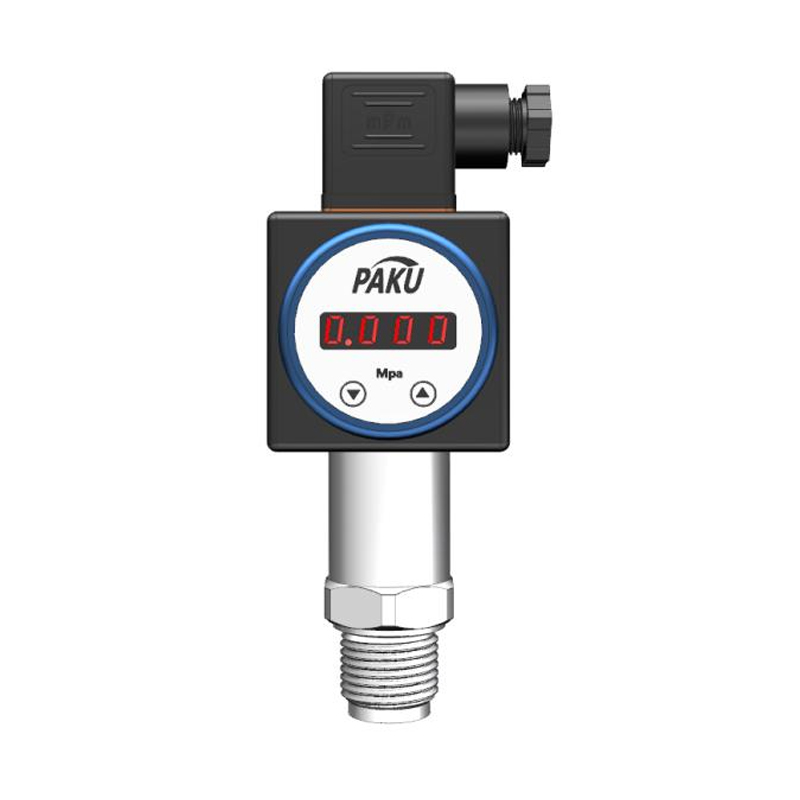

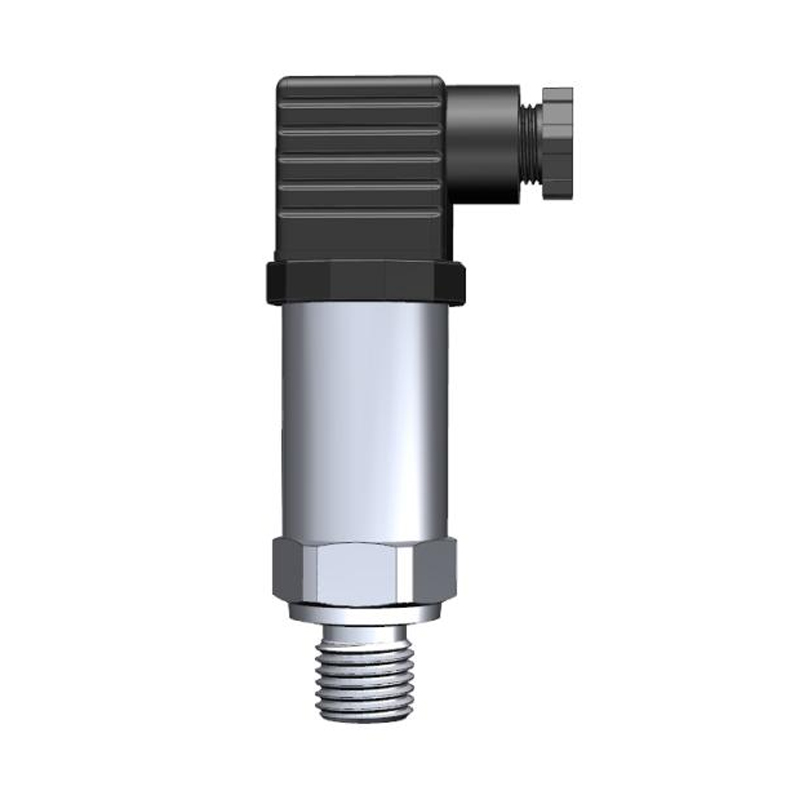

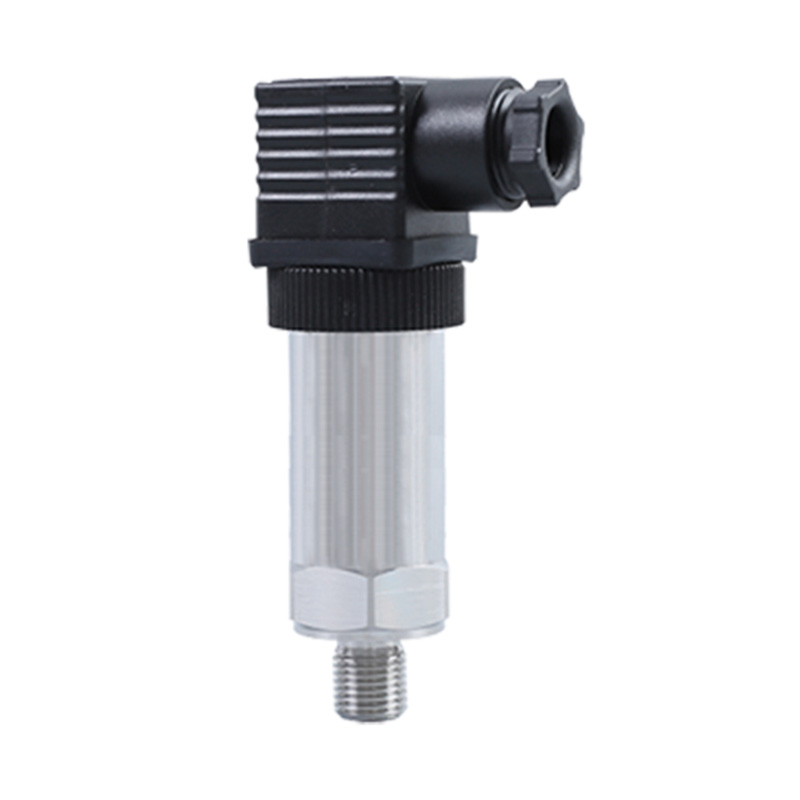

Product 3D Image Get couponsLong-lasting pressure transmitter-PN50E
Product introduction
- Adopt advanced diaphragm isolation technology
- Integrated chip, wide voltage power supply
- compact structure, easy installation
- Frequency cutting design, strong anti-jamming ability, lightning protection
- Current limiting, voltage limiting, reverse connection protection (current output only)
- High accuracy, good stability, fast response, impact resistance
- selects the high-end sophisticated sensor as the original pressure measurement
Technical Specification
Wiring Diagram
Dimension Figure
Range Selection Schedule
Selection Table
- Measurement range: customized according to user requirements
- Measurement medium: liquid or gas (compatible with contact material)
- Overall material: diaphragm 316L stainless steel (contact) Process connection 304 stainless steel (contact)
The outer shell is 304 stainless steel
Nitrile rubber seals (contact)
Display shell ABS engineering plastics (digital tube display) Hersman joint ABS engineering plastics
- Pressure range: 100kPa ~ 0 ~ 100MPa (see range selection table for details)
- Pressure mode: surface pressure, absolute pressure, negative pressure
- Output signal: 4 ~ 20mA, RS485 (standard Modbus-RTU protocol), (0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0.5 ~ 2.5VDC custom)
- Power supply voltage: 12 ~ 36VDC conventional
15 ~ 36VDC normal (with display or output 0 ~ 10VDC)
3 ~ 5VDC customization (output is 0.5 ~ 2.5VDC)
- Precision grade: 0.1%FS (range ≥100kPa custom)
0.25%FS (range ≥100kPa default)
0.5%FS (10kPa≤ range < 100kPa default) 1%FS (range < 10kPa default)
Table head display precision of 0.5, digital tube (LED) display
- Working conditions: medium temperature 40 ~ 85℃
Ambient temperature 40 ~ 85℃
Ambient humidity 0% ~ 95%RH (no condensation no condensation) Temperature compensation 10 ~ 70℃
- Seismic performance: 10g(20. 2000Hz)
- Overload capacity: 200% full range or 120MPa (take the minimum value) Response frequency: analog signal output ≤500Hz, digital signal output ≤5Hz Stability: ±0.1% FS/ year
- Temperature drift: ±0.01%FS/℃ (temperature compensation range)
- Overall weight: no indication ≈ 190g with indication ≈270g
- Protection grade: IP65 (no display) IP54 (with display)
- Note: The protection level above refers to the maximum power
achieved after the electrical connection is complete: Current type ≤
0.02us (W) Digital type ≤ 0.015us (W)
- Note: US = supply voltage
- load characteristics: current type load ≤{(US-7.5) ÷0.02 (US = supply voltage)
| Range selection schedule | |||||||||||||
| code | Range | code | Range | code | Range | code | Range | ||||||
| 01 | ★0～ 1kPa | 02 | ★0～2kPa | 03 | ★0～5kPa | 04 | ▲0～ 10kPa | ||||||
| 05 | ▲0～20kPa | 06 | ▲0～50kPa | 07 | 0～ 100kPa | 08 | 0～200kPa | ||||||
| 09 | 0～0.4MPa | 10 | 0～0.5MPa | 11 | 0～0.6MPa | 12 | 0～ 1MPa | ||||||
| 13 | 0～ 1.6MPa | 14 | 0～2.5MPa | 15 | 0～4MPa | 16 | 0～6MPa | ||||||
| 17 | 0～ 10MPa | 18 | 0～ 16MPa | 19 | 0～20MPa | 20 | 0～25MPa | ||||||
| 21 | 0～30MPa | 22 | 0～35MPa | 23 | 0～40MPa | 24 | 0～60MPa | ||||||
| 25 | 0～70MPa | 26 | 0～80MPa | 27 | 0～ 100MPa | 31 | 100kPa (A) | ||||||
| 32 | 200kPa (A) | 33 | 0.5MPa (A) | 34 | 1MPa (A) | 35 | 2MPa (A) | ||||||
| 36 | ★ ± 1kPa | 37 | ★ ±2kPa | 38 | ▲ ±5kPa | 39 | ▲ ± 10kPa | ||||||
| 40 | ▲ ±20kPa | 41 | ▲ ±30kPa | 42 | ▲ ±40kPa | 43 | ±50kPa | ||||||
| 44 | ± 100kPa | 45 | -100～200kPa | 46 | - 0 .1～0.5MPa | 47 | -0.1～ 1MPa | ||||||
| 48 | ★0～-1kPa | 49 | ★0～-2kPa | 50 | ★0～-3kPa | 51 | ★0～-5kPa | ||||||
| 52 | ▲0～-10kPa | 53 | ▲0～-20kPa | 54 | ▲0～-30kPa | 55 | ▲0～-50kPa | ||||||
| 56 | 0～-100kPa | 57 | ★-1kPa～0 | 58 | ★-2kPa～0 | 59 | ★-3kPa～0 | ||||||
| 60 | ★-5kPa～0 | 61 | ▲-10kPa～0 | 62 | ▲-20kPa～0 | 63 | ▲-30kPa～0 | ||||||
| 64 | ▲-40kPa～0 | 65 | ▲-50kPa～0 | 66 | -100kPa～0 | 67 | 定制 | ||||||
| Note 1:A stands for absolute pressure; No label represents gauge pressure; Note 2: The measuring range below 5kPa can only measure dry gas; Note 3: ★ Accuracy level 1; ▲ Precision level 0.5; No mark precision grade default 0.25, can be customized 0.1. Note 4: The measuring range is ≥60Mpa, only M20*1.5 thread can be selected |
|||||||||||||
| PN50E- | B... | C | M2 | H | 4 | B | B | specification | |||||
| PN50E- | PN50E series durable pressure | ||||||||||||
| A... | Absolute pressure: refer to the range | ||||||||||||
| B... | Gauge pressure: refer to the range | ||||||||||||
| A | 0.1%FS customization (range ≥ | ||||||||||||
| B | 0.25%FS conventional (range ≥ 100kPa) |
||||||||||||
| C | 0.5%FS routine (10kPa≤ range < 100kPa) |
||||||||||||
| D | 1%FS conventional (range < 10kPa) | ||||||||||||
| M4 | M14*1.5 female thread (commonly | ||||||||||||
| M2 | M20*1.5 female thread (standard) | ||||||||||||
| G4 | G1/4 male thread (commonly used) | ||||||||||||
| G2 | G1/2 male thread (commonly used) | ||||||||||||
| P | Flat film type > G1/2 female thread | ||||||||||||
| Custom thread | |||||||||||||
| 4 | 4-20 ma output | ||||||||||||
| 1 | 1-5 v output | ||||||||||||
| 0 | 0 to 10 v output | ||||||||||||
| A | Direct line | ||||||||||||
| B | Hersman joint | ||||||||||||
| B | No damper, no heat sink | ||||||||||||
| Z | Damper (optional) | ||||||||||||
| S | Heat sink (optional) | ||||||||||||
| * The selection table is only available for parameter selection, and the corresponding code is delivered. | |||||||||||||
