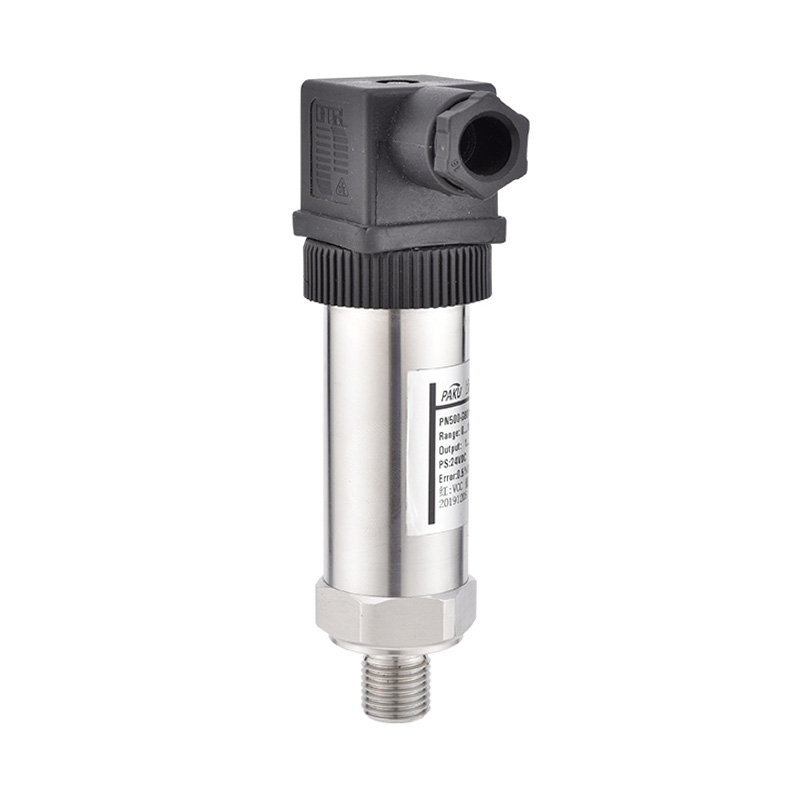

Transmisor de presión universal PN500

Introducción del producto

Transmisor de presión compacto de silicio difuso, con amplia gama de opciones, estructura compacta, apto para entornos hostiles y alta fiabilidad. Amplio rango (0-1000 bar), ideal para medir presión manométrica y absoluta. Ideal para equipos mecánicos, dispositivos oleoneumáticos, locomotoras y control de presión.

Especificación técnica Figura de dimensión Diagrama de cableado Tabla de rangos Tabla de selección Encabezado de pantalla opcional

- Rango de medición: personalizado según los requisitos del usuario
- Rango de sobrecarga: 1,5 veces el rango de medición
- precisión: 0,25%, 0,5%
- linealidad: ±0,2%
- Repetibilidad: ≤ ± 0,1 fs
- Estabilidad: no más que la precisión del transmisor dentro de 1 año
- Efecto de la temperatura: < ±0,02% FS / K
- Tiempo de respuesta: < 1 ms (10 ... 90% FS)
- fuente de alimentación: 10 ... 30 V CC (3 cables 14 ... 30 V)
- carga: ≥10 KΩ (0 ... 10 V), ≥5 KΩ (1 ... 5 V) ≤ (UB-10) V, 0,02 A (4 ... 20 mA)
- Consumo de energía: Corriente de señal (2 cables), 8 mA (3 cables)
- Protección eléctrica: protección contra sobrecarga / fase inversa
- Temperatura ambiente: -30 ... 85 ℃
- Temperatura media: -25... 80 ℃
- Temperatura de almacenamiento: -30... 100 ℃ Grado de protección: IP65
- Material de la carcasa: acero inoxidable 304
- Material del líquido: acero inoxidable 304
- Sellado: caucho fluorado
- Peso: 0,10 kg

ESTÁNDAR

Presión manométrica

Absoluto

0--1 bar

GB001

AB001

0--2 bar

GB002

AB002

0--4 bar

GB004

AB004

0--10 bar

GB010

AB010

0--20 bar

GB020

AB020

0--40 bar

GB040

AB040

0--60 bar

GB060

AB060

0--100 bares

GB100

AB100

0--160 bares

GB160

AB160

0--200 bares

GB200

AB200

0--250 bares

GB250

AB250

0--400 bares

GB400

AB400

0--600 bares

GB600

AB600

PN500- GB... C G4 H B B especificación
PN500-               Transmisor de presión universal serie PN500
  GB...             Rango de calibre: barra (unidad), consulte la tabla de rangos
  AB...             Rango de presión absoluta: bar (unidad) consulte
  GP...             Rango opcional: kPa (unidad), definido por el usuario
                Gama personalizada
    B           Clase de precisión: 0,25
    C           Grado de precisión: 0,5
      N4         Rosca de interfaz: NPT1/4
      N2         Rosca de interfaz: NPT1/2
      G4         Rosca de interfaz: G1/4
      G2         Rosca de interfaz: G1/2
      M2         Rosca de interfaz: M20*1,5

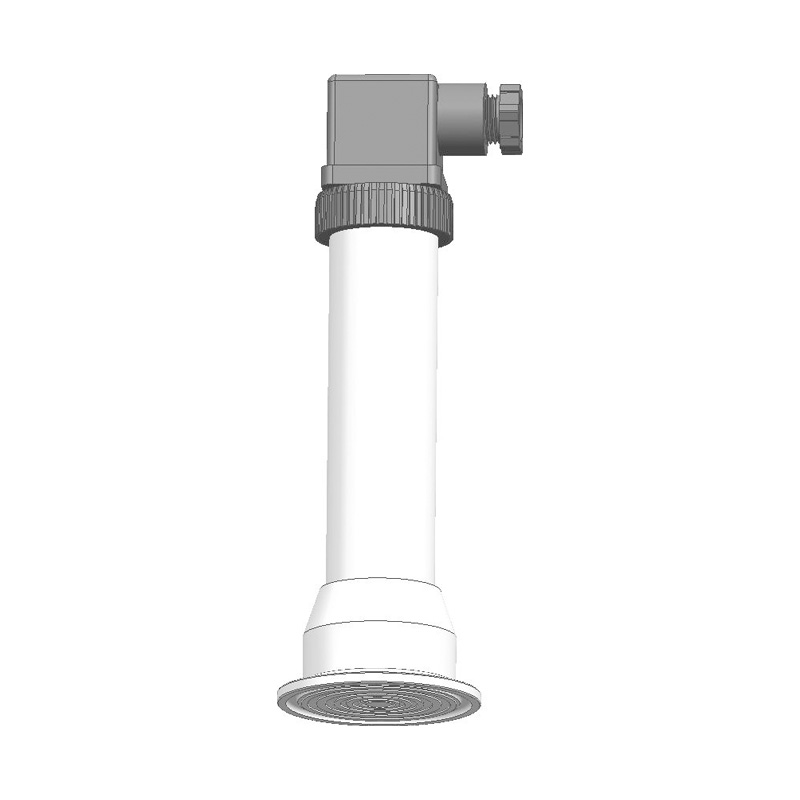

      P         Conexión de membrana de descarga

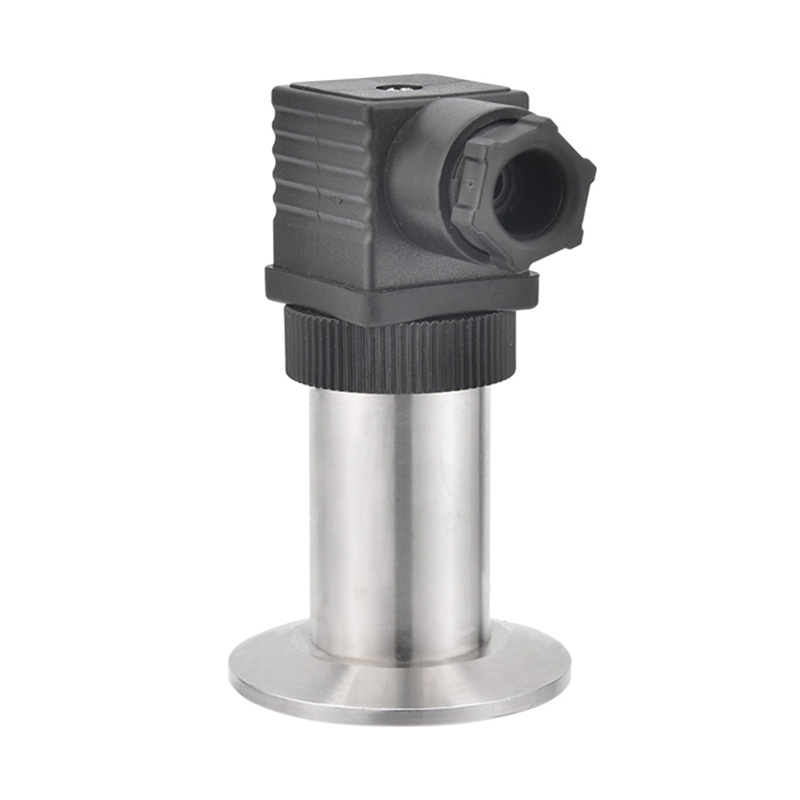

      K         Conexión de abrazadera sanitaria
                Hilo personalizado
        H       H: Rosca hembra K: Rosca hembra
              Salida de 4-20 mA
              Salida de 1-5 V
              Salida de 0 a 10 V
            B   B: Conector Hersman
            A   A: Salida directa C: Conector M12*1
              B Sin amortiguador, sin disipador de calor
              Z Z: Amortiguador S: Disipador de calor (opcional)
*La tabla de selección solo está disponible para la selección de parámetros y se entrega el código correspondiente.
F10- A especificación

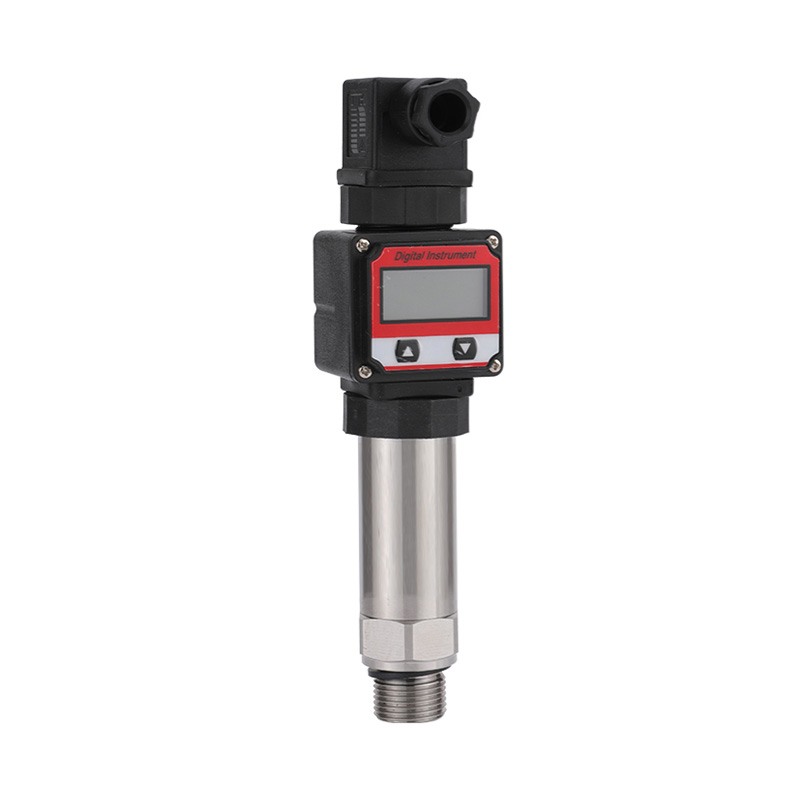

F10-   Medidor de pantalla
  A Salida de 4-20 mA
  B Salida de 1-5 V
  C Salida de 0 a 10 V
 * La pantalla representa un dispositivo electrónico utilizado para la visualización digital de una señal de sensor.
 El rango de visualización deseado se puede configurar mediante el botón de configuración.
 *Programación gratuita a través de un procesador sin procesar.
 * No requiere configuración en sitio.
 * Con sensor de salida de 4...20 mA.
 *Clase de protección IP55
