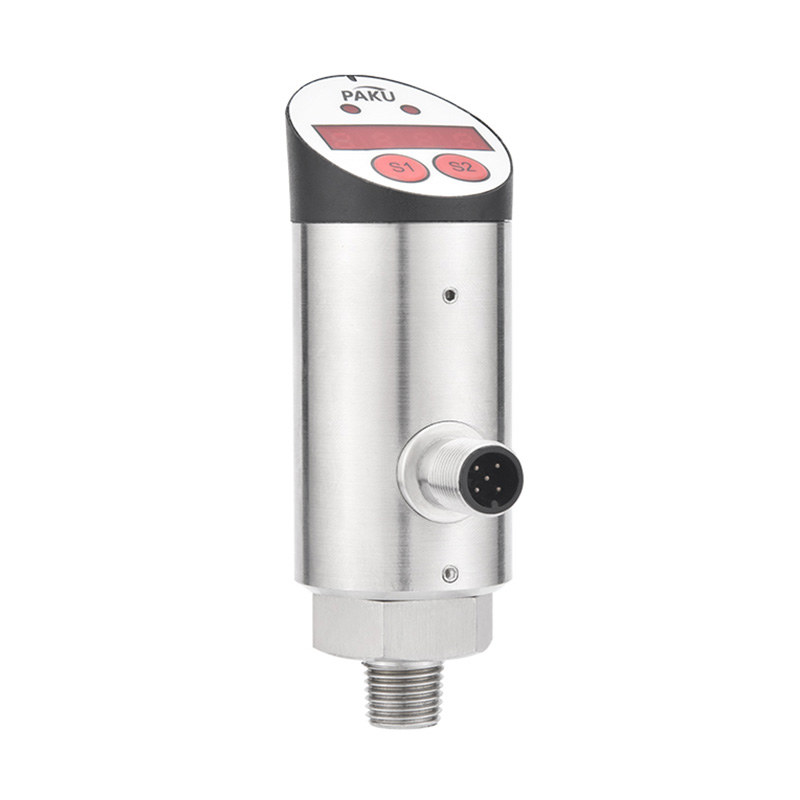

Sensor de presostato digital electrónico PN80

Introducción del producto

Los sensores de presión electrónicos de la serie PN80 incorporan un núcleo de silicio difuso de alta precisión para garantizar su alta precisión y durabilidad. Incluyen pantalla digital LED para la presión in situ o el menú de ajustes.
Rango máximo de medición: -1...600 bar. Visualización digital LED del valor de presión y estado del interruptor. Ajuste del punto de conmutación en el menú, punto inicial y final de la cantidad analógica, función de salida, función de almacenamiento y función de visualización, lo que evita la necesidad de realizar ajustes en campo.
Con alta fiabilidad, la salida se puede conectar directamente a un PLC.
Conector M12 con cierre, fácil de desmontar y con alto nivel de protección. Permite medir presión positiva o negativa. El sensor puede utilizarse como presostato o transmisor de presión gracias a su salida de conmutación y salida analógica.

Especificación técnica Diagrama de cableado Dimensiones Figura Tabla de selección

- tensión de alimentación: 12...30 Vdc
- núcleo de silicio difuso de alta precisión
- consumo de corriente sin carga: máximo 30 mA, fuente de alimentación de 24 Vdc
- salida conmutada:
- tipo de salida: PNP, NPN opcional normalmente abierto normalmente cerrado se puede configurar
- S1, S2 corriente de salida: <500 mA tiempo de respuesta <10 ms precisión de conmutación: ≤ ±0,5 % rango
tipo de corriente salida analógica: ≤ ±0,5 % rango
- tipo de salida: 4... se puede configurar a 20 ma
- carga Ra: ≤0,5 kohm
- linealidad: ≤ 0,5 % rango
- protección del cableado: fase inversa, sobrecarga, protección contra cortocircuitos
- pantalla:
diseño: LED rojo de 4 bits de 8 mm de alto brillo rango de visualización: 999... 9999
precisión: ≤ ±0,5 % rango
- estabilidad (deriva anual): ≤ ±0,3 % rango
- temperatura: media Temperatura: -20...85℃
Temperatura ambiente: -20...80℃
Temperatura de almacenamiento: -30...80℃
- Materiales: Carcasa del cabezal del reloj: plástico de ingeniería
Carcasa: acero inoxidable 304
Parte de contacto medio: acero inoxidable 304
- Grado de protección: IP67
- Vía de salida: conector M12X1

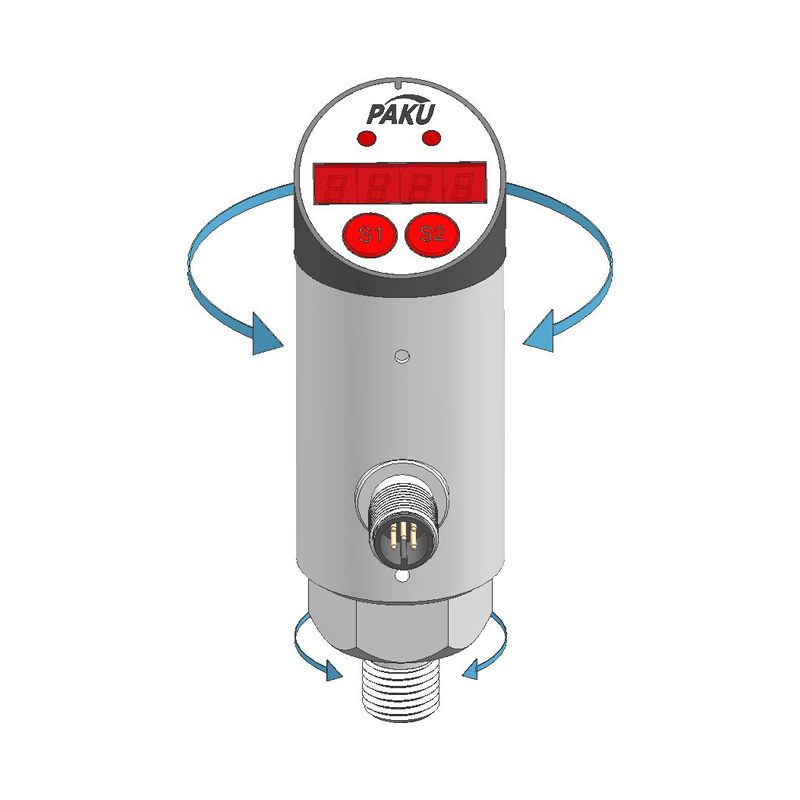

- La parte del cabezal y la parte hexagonal pueden girar 330° Compensación de temperatura

PN80- P Z A G4 H D Q B detallado
PN80-                 Pantalla digital electrónica serie PN80
  P               Salida PNP
  N               Salida NPN
    Z             presión positiva
    F             presión negativa
      A           Rango de ajuste: -1.. 1 bar o 0.. 1 bar
      B           Rango de ajuste: -1.. 2 bar o 0.. 2 bar
      C           Rango de ajuste: -1.. 5 bar o 0.. 5 bar
      D           Rango de ajuste: 0.. 10 bar
      E           Rango de ajuste: 0.. 25 bar
      F           Rango de ajuste: 0.. 100 bar
      G           Rango de ajuste: 0.. 160 bar
      H           Rango de ajuste: 0.. 250 bar
      I           Rango de ajuste: 0.. 400 bar
      J           Rango de ajuste: 0.. 600 bar
      K           Rango personalizado, como 300bar,
S l ti K300
        G4         Rosca de interfaz: G1/4
        G2         Rosca de interfaz: G1/2
        K5         Conexión del mandril (diámetro exterior)

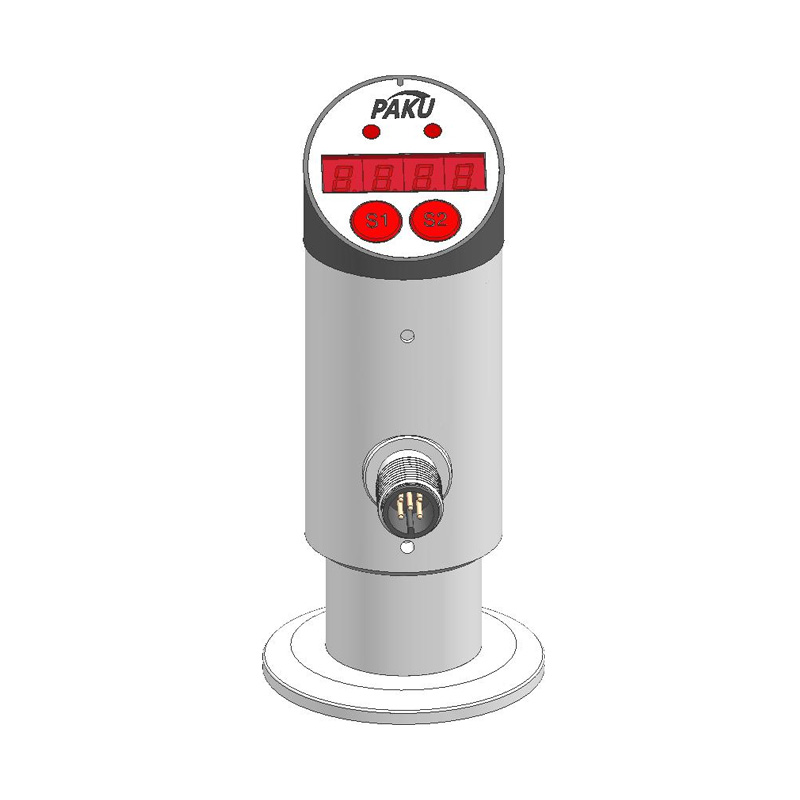

        P         Conexión de membrana de descarga
                  Hilo personalizado
          H       rosca externa
          K       rosca interna
            A     1 salida de conmutación
            B     Salida de 2 interruptores
            C     1 salida de cantidad analógica de 4-20 mA
            D     1 interruptor + 1 salida analógica 4-20 mA
            E     2 cantidades de conmutación + 1 analógica
            F     2 cantidades de conmutación + 1 analógica
              Q   Conector M12 x 1
                B Sin amortiguador, sin disipador de calor
                Z Amortiguador (opcional)
                S Disipador de calor (opcional)
*La tabla de selección solo está disponible para la selección de parámetros y se entrega el código correspondiente.
