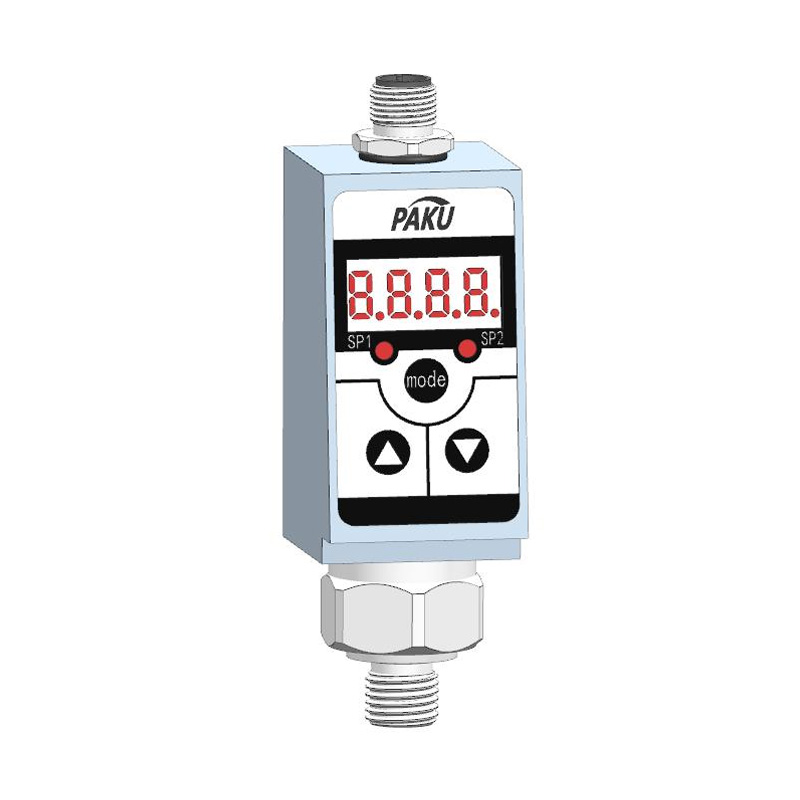

Obtenga cuponesSensor de presión inteligente con pantalla digital electrónica PN65
Anterior: Sensor de presostato digital electrónico PN80
Siguiente: Sensor de presión digital electrónico PN65A
Siguiente: Sensor de presión digital electrónico PN65A
Introducción del producto
La serie PN65 de sensores electrónicos de presión incorpora un núcleo de silicio difuso de alta precisión para garantizar su alta precisión y durabilidad. Incluye pantalla digital LED para la presión in situ o el menú de ajustes.
Rango máximo de medición: -1...600 bar. Visualización digital LED del valor de presión y el estado del interruptor. Configuración del punto de conmutación, punto inicial y final de la cantidad analógica, función de salida, función de almacenamiento y función de visualización, lo que evita la necesidad de realizar ajustes en campo. Con alta fiabilidad, la salida se puede conectar directamente a un PLC. Conector M12 con cierre, fácil de desmontar y con alto nivel de protección. Permite medir presión positiva o negativa. El sensor puede utilizarse como presostato o transmisor de presión gracias a su salida de conmutación y salida analógica.
Especificación técnica
Solicitud
Diagrama de cableado
Figura de dimensión
Tabla de selección
- Rango: consulte la tabla de selección para obtener más detalles
- Capacidad de proceso: consulte la tabla a continuación
- Salida del interruptor: rango establecido 0,5 %... 100 % rango
- precisión 0,5 % rango
- Número de interruptores 1 o 2 opcionales
- función de salida PNP; NPN normalmente abierto o normalmente cerrado puede establecer la corriente nominal ≤300 mA
- Tiempo de respuesta ≤30 ms
- Salida analógica: Tipo de salida 4... 20 mA carga de salida analógica ≤500 Ω
- Precisión 0,5%
- Repetibilidad: rango de 0,5%
- pantalla: LED rojo de 9 mm, rango u - 999... 9999
- Potencia: 15... 30 VCC
- Protección eléctrica: antipolo, sobrecarga, protección contra cortocircuitos
- Temperatura ambiente: -20... 80 ℃
- Temperatura del medio: -30... 100 ℃
- Temperatura de almacenamiento: -40... 100 ℃
- Efecto de temperatura: < ±0,03 % FS/K
- Grado de protección: IP67
- Conexión a proceso: acero inoxidable + junta NBR
- Material de la carcasa: aleación de zinc
- Conexión eléctrica: conector de núcleo M12 × 1
- Conector de núcleo M12 × 1
De doble propósito neumático-líquido, adecuado para: control de bombas, detección de tanques, control de nivel de líquido, bloqueo de filtros, monitoreo, monitoreo de fugas, también se puede utilizar ampliamente en ocasiones hidráulicas y neumáticas, como equipos mecánicos y control de procesos.
| PN65- | P | Z | A | G4 | H | D | Q | B | especificación | ||||
| PN65- | Pantalla digital inteligente serie PN65 | ||||||||||||
| P | Salida PNP | ||||||||||||
| N | Salida NPN | ||||||||||||
| Z | presión positiva | ||||||||||||
| F | presión negativa | ||||||||||||
| A | Rango de ajuste: -1.. 1 bar o 0.. 1 bar | ||||||||||||
| B | Rango de ajuste: -1.. 2 bar o 0.. 2 bar | ||||||||||||
| C | Rango de ajuste: -1.. 5 bar o 0.. 5 bar | ||||||||||||
| D | Rango de ajuste: 0.. 10 bar | ||||||||||||
| E | Rango de ajuste: 0.. 25 bar | ||||||||||||
| F | Rango de ajuste: 0.. 100 bar | ||||||||||||
| G | Rango de ajuste: 0.. 160 bar | ||||||||||||
| H | Rango de ajuste: 0.. 250 bar | ||||||||||||
| I | Rango de ajuste: 0.. 400 bar | ||||||||||||
| J | Rango de ajuste: 0.. 600 bar | ||||||||||||
| K | Rango personalizado, como 300 bar, Selección: K300 |
||||||||||||
| G4 | Rosca de interfaz: G1/4 | ||||||||||||
| G2 | Rosca de interfaz: G1/2 | ||||||||||||
| K5 | Conexión del mandril (diámetro exterior) | ||||||||||||
| Hilo personalizado | |||||||||||||
| H | rosca externa | ||||||||||||
| K | rosca interna | ||||||||||||
| A | 1 salida de conmutación | ||||||||||||
| B | Salida de 2 interruptores | ||||||||||||
| C | 1 salida de cantidad analógica de 4-20 mA | ||||||||||||
| D | 1 interruptor + 1 salida analógica 4-20 mA | ||||||||||||
| E | 2 cantidades de conmutación + 1 cantidad analógica Salida de 4-20 mA |
||||||||||||
| F | 1 cantidad de conmutación + 1 cantidad analógica Salida 1-5 V |
||||||||||||
| Q | Conector M12*1 (estándar con cable de 2 metros) |
||||||||||||
| B | Sin amortiguador, sin disipador de calor | ||||||||||||
| Z | Amortiguador (opcional) | ||||||||||||
| S | Disipador de calor (opcional) | ||||||||||||
| A | M3 con orificio de montaje | ||||||||||||
| *La tabla de selección solo está disponible para la selección de parámetros y se entrega el código correspondiente. | |||||||||||||
